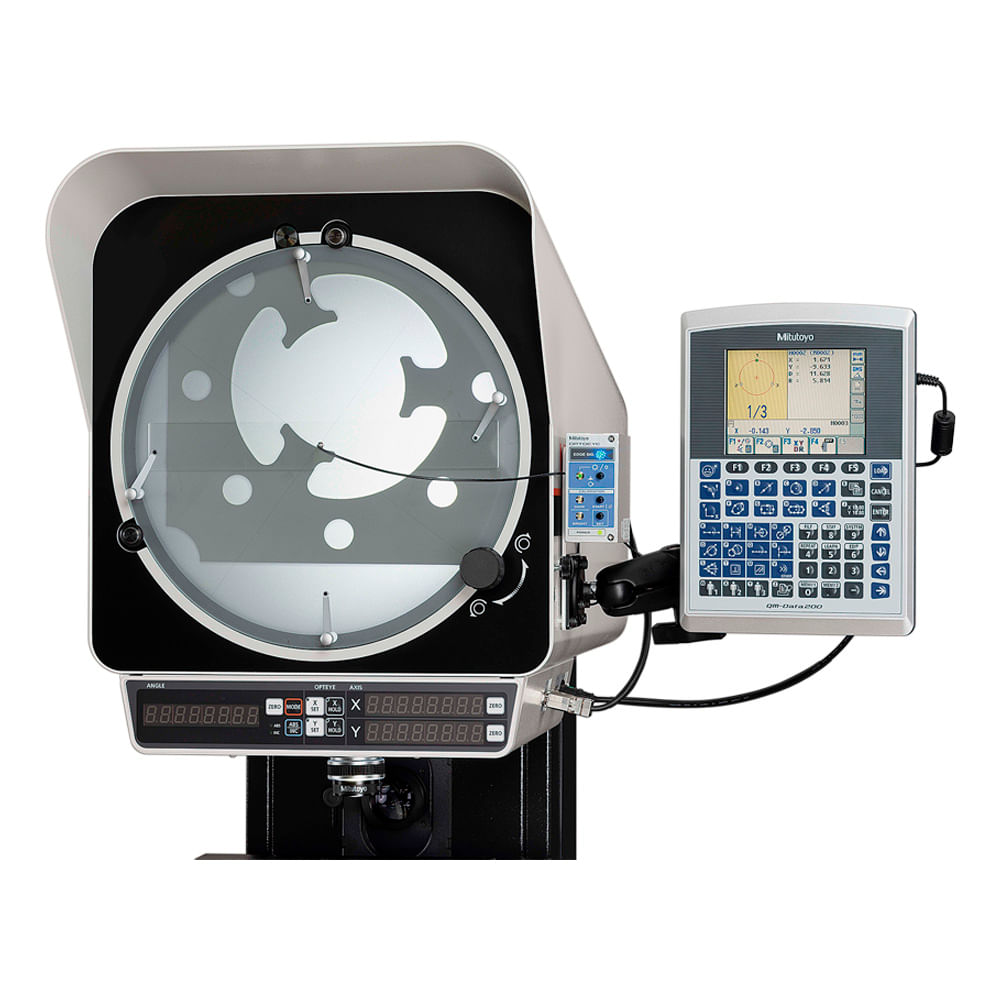

Projetor de perfil mesa 200x100mm tela com transferidor ref PJ-P2010A Mitutoyo 302-802-10

Projetor de perfil mesa 200x100mm tela com transferidor ref PJ-P2010A Mitutoyo 302-802-10

Dados Técnicos
Imagem Projetada
Tela de projeção
Invertido
Diâmetro efetivo: ø315 mm
Rotação da tela: ±360° (O contador exibe até ±370°)
Leitura angular: Contador digital (comutação de modo ABS /INC), Zero Set
Resolução: 1? ou 0.01° (comutável)
Linha de referência 90° linhas sólidas

Lente de projeção
Invertido
Ampliação: 10X (Acessório padrão), 20X, 50X, 100X
Espelho meio refletor externo para iluminação de superfície (apenas para 10X, 20X)
Montagem da lente: Baioneta

Exatidão de ampliação
Iluminação de contorno: ±0.1 % ou menos da ampliação nominal
Iluminação superficial: ±0.15 % ou menos da ampliação nominal
Altura máxima da peça: Consulte as lentes de projeção L1 direita
Iluminação de contorno: Fonte de luz LED branca, telecêntrica, ajuste de brilho variável
Iluminação de superfície: Fonte de luz LED branca, com uma lente de condensador ajustável, ajuste de brilho variável
Resolução para contador X / Y: 0,001 mm ou 0,0001 pol / 0,001 mm
Fonte de energia: 100 V a 240 V AC, 50 / 60 Hz
Peso: 114 kg (PJ-P1010A), 118 kg (PJ-P2010A)
Consumo de energia 60 W

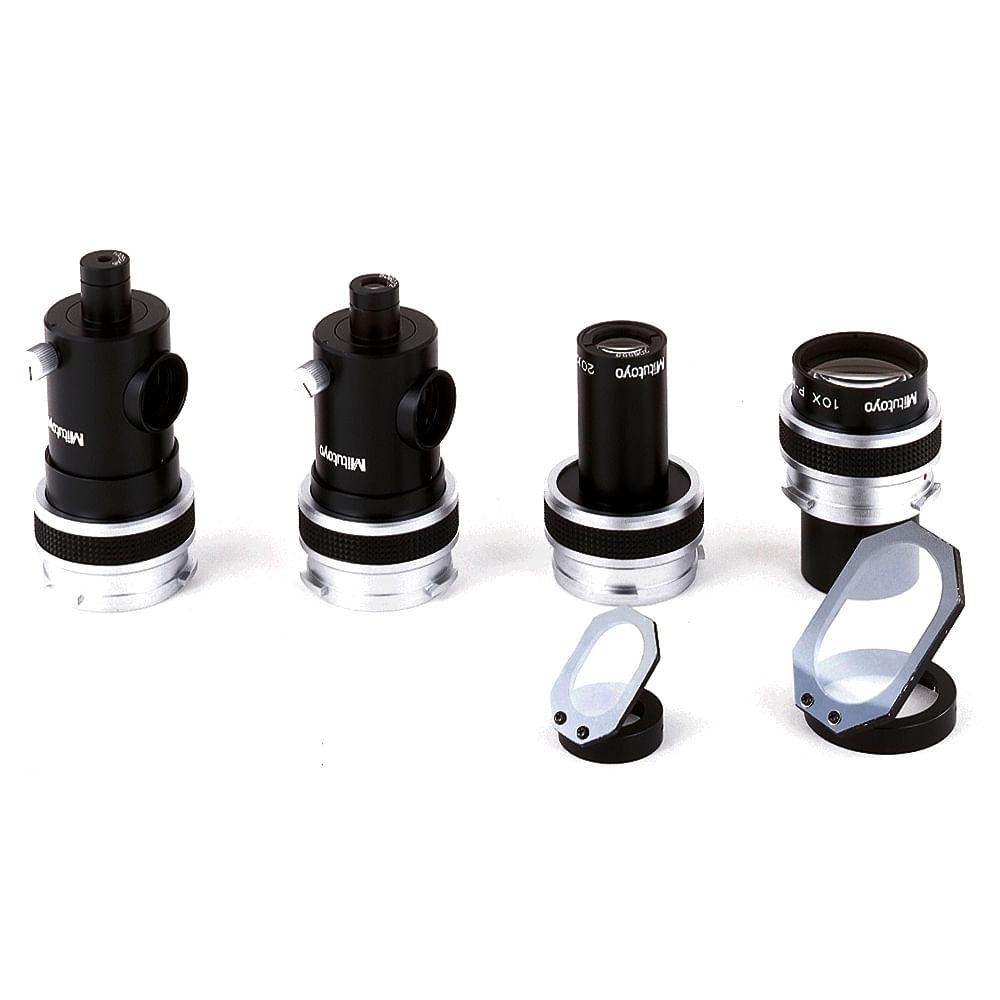

Lentes de projeção (10X é um acessório padrão)
Iluminação de contorno
Ampliação 10X 20X 50X 100X
Iluminação de superfície
Ampliação
10X 20X 50X 100X

Campo de Visão
Iluminação de contorno
31.5 15.7 6.3 3.1
Iluminação de superfície
31.5 15.7 6.3 3.1

Distância de trabalho L2
Iluminação de contorno
66 32.5 12.6 5
Iluminação de superfície L2
20 2 12.6 5
L1 91

PJ-P1010A
L1 91
Iluminação de contorno
D 182 87 27 10
Iluminação de superfície
D 182 61 27 10
PJ-P2010A
L1 90.5,
Iluminação de contorno
D 181 87 27
Iluminação de superfície
D 10 181 61 27 10

Espelho reflexão oblíquo
É usado para observar as peças de baixa refletividade, como peças de
plástico, e as superfícies de peças com alta rugosidade superficial.

172-229 (por 10X)
Código 172-229
Modelos aplicáveis PJ-PLUS
Peso: 0.3 kg

172-230 (por 20X)
Código: 172-230
Modelos aplicáveis PJ-PLUS
Peso: 0.07 kg

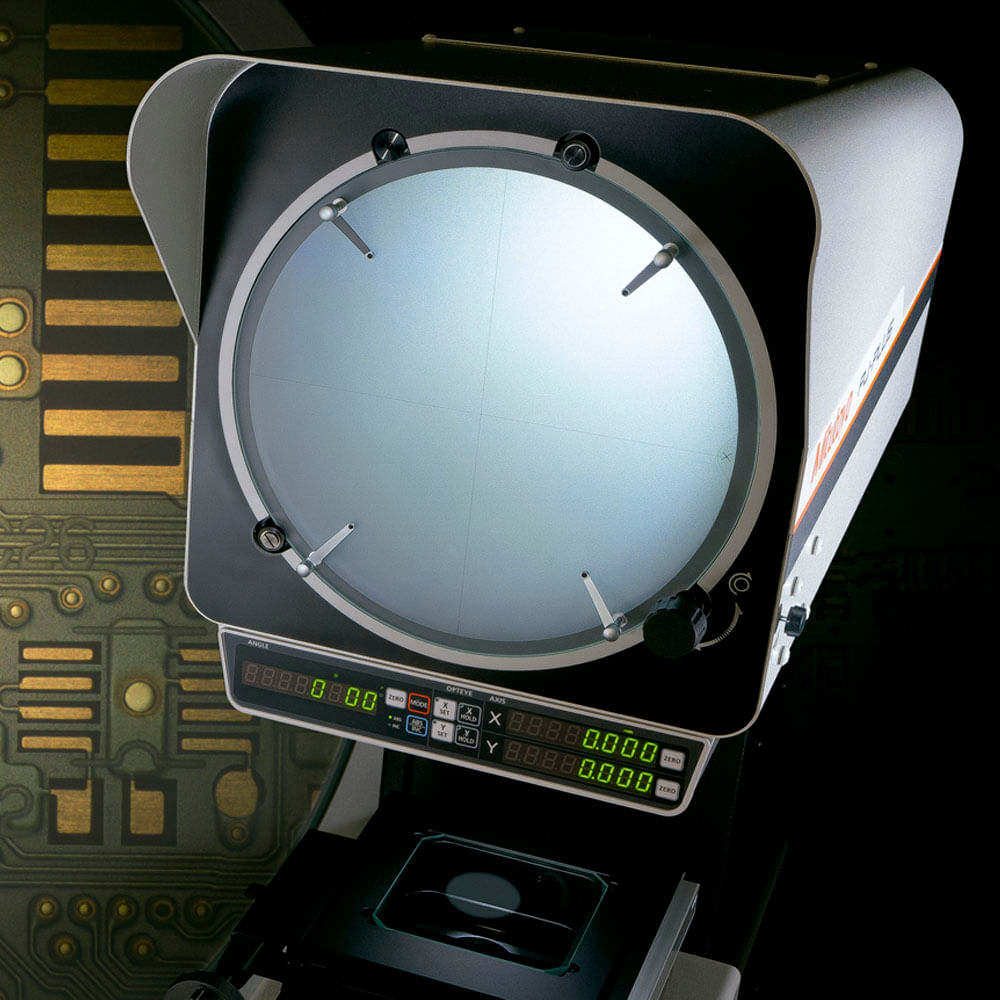

PJ-PLUS
O projetor de perfil ?pode ser operado intuitivamente? mesmo por pessoas inexperientes, também
possui excelente durabilidade e desempenho de economia de energia graças à adoção de uma ?fonte
de iluminação LED? e ?sistema de refrigeração sem ventilador?.
Fornece medição estável de dimensão e ângulo em ambientes adversos, como linhas de fabricação e
processamento, mais do que os modelos convencionais.

Características (alta durabilidade e economia de energia)
- Graças à fonte de luz LED, não se preocupe com a queima da lâmpada
Comparado com uma lâmpada halógena
- Longa vida útil
- Baixo consumo de energia (unidade principal):
Aprox. 85% mais baixo (400 W - 60 W)
- Graças ao sistema sem ventilador, não há entrada de névoa de óleo ou poeira na unidade principal

Durabilidade aprimorada
adoção da fonte de iluminação LED evitou a necessidade de instalar um ventilador de resfriamento
na unidade principal do instrumento de medição e diminuiu drasticamente a entrada de névoa de óleo,
poeira, etc. através do ventilador de resfriamento no corpo do instrumento.
Isso também reduz drasticamente a adesão de óleo e poeira ao espelho interno, lente e fonte de luz. O
gráfico à esquerda mostra as mudanças na iluminância na tela de projeção no caso de instalação de
longo prazo junto com um modelo convencional (o projetor com um ventilador) em um local de
processamento enevoado. Em comparação com o modelo convencional, o tipo de fonte de luz LED
melhora a taxa de declínio na iluminância em cerca de 50%. Ele mantém o alto desempenho óptico
evitando a entrada de névoa na unidade principal, mesmo no ambiente hostil de uma linha de
produção. A unidade possui excelente durabilidade e requer manutenção menos frequente,
resultando em menores custos de manutenção.

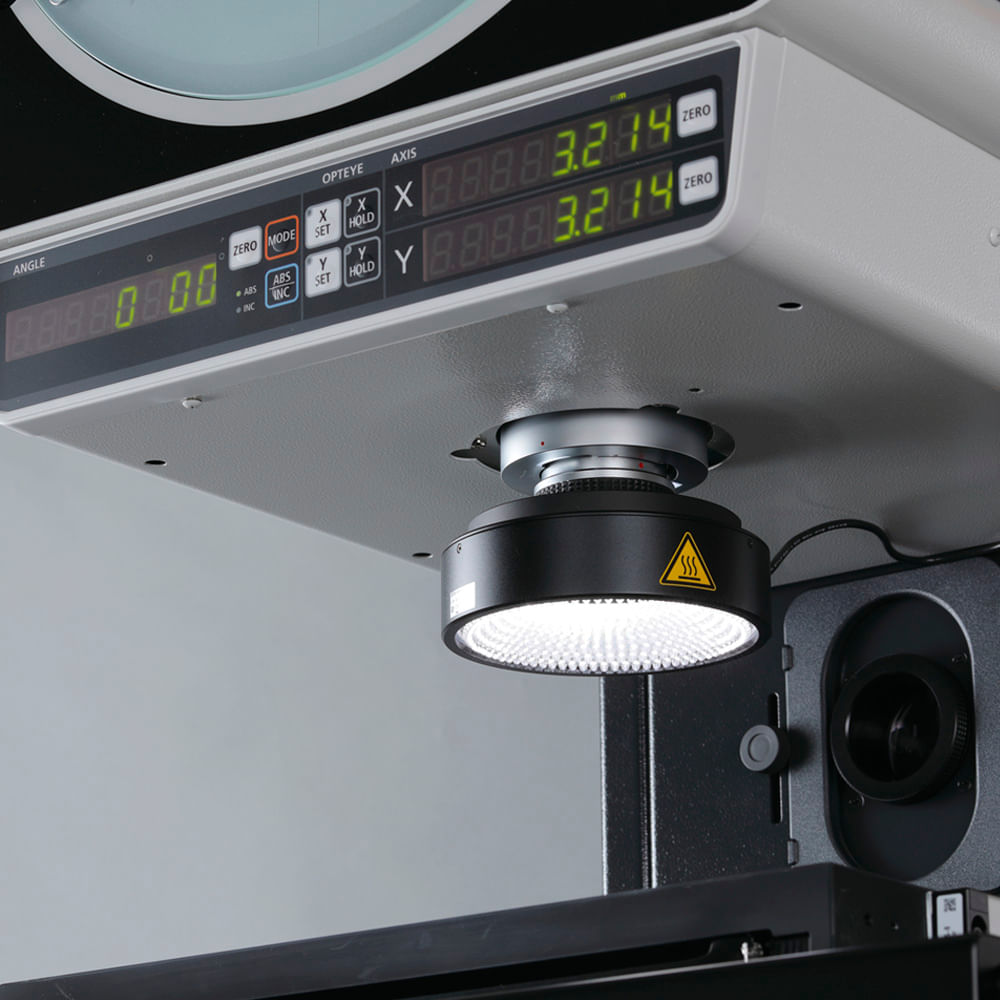

Fonte de luz de observação

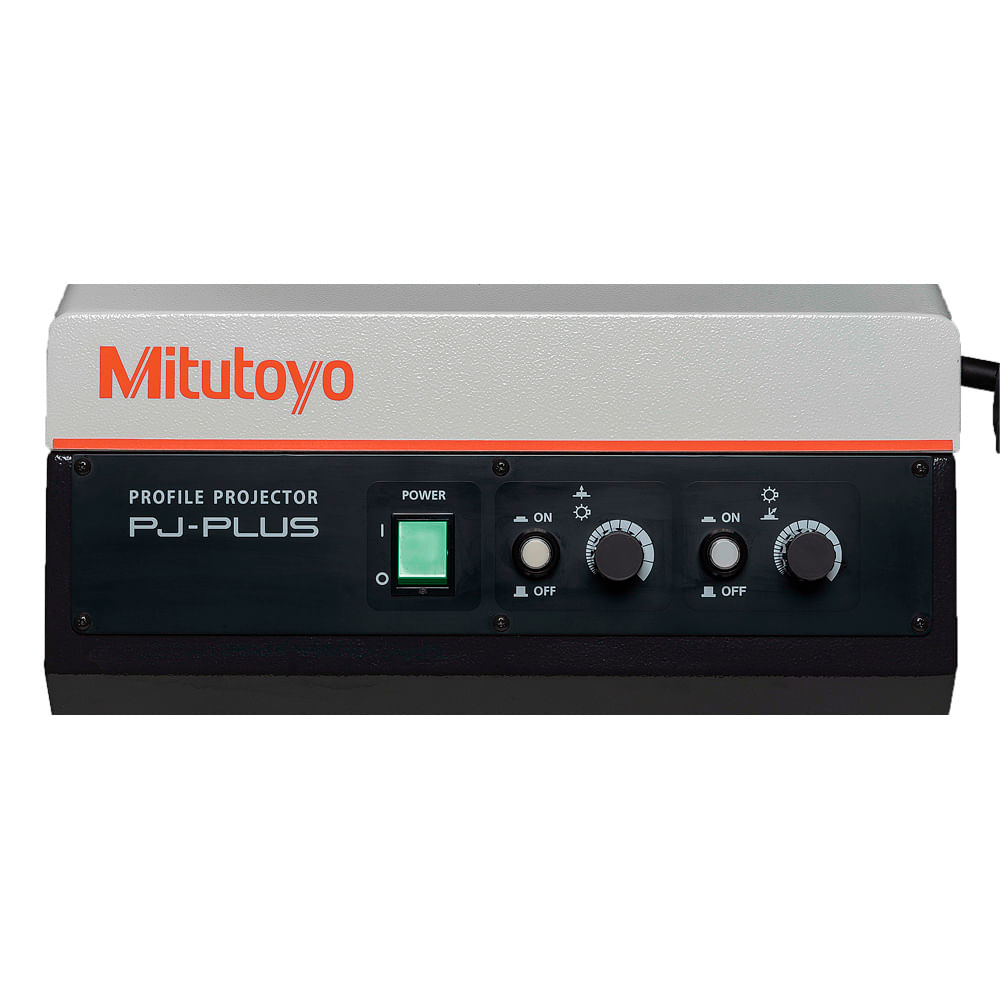

Ajuste de iluminação variável
O ajuste de iluminação convencional de 2 etapas foi
alterado para controle variável, de forma que o nível de
iluminação pode ser definido com exatidão para se
adequar à textura da superfície e cor da peça.

A temperatura da cor varia significativamente com o nível
de iluminação de halogênio, mas não tanto com a
iluminação de LED, portanto, a aparência da imagem varia
muito menos conforme o nível de LED é ajustado. Além
disso, a imagem projetada sob iluminação LED é mais nítida
e mais fácil para os olhos do operador, o que contribui
para uma redução da fadiga e, portanto, inspeções e
medições mais eficientes

LED (Branco)
Nenhuma mudança de cor na imagem projetada com mudanças na intensidade
de iluminação.

Recursos (operacionalidade)

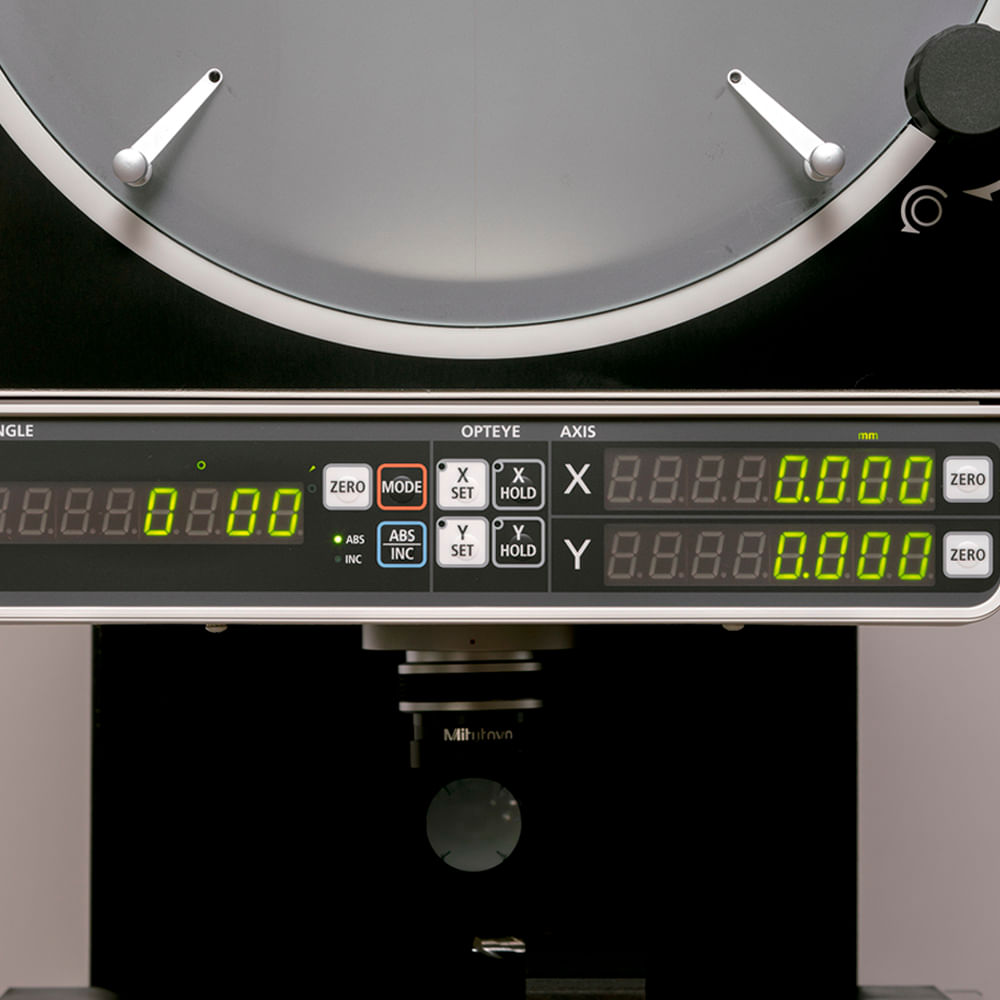

Display digital de alta visibilidade
O contador digital (ângulo e eixos XY) incorporado em todos os modelos
utiliza como padrão um LED de alta intensidade e um display com
caracteres grandes garantindo alta visibilidade, que não é afetada pela
luminosidade do ambiente. Além da configuração de zeragem e da
mudança de direção, a saída de dados de cada valor do contador pode ser
efetuada pela saída RS-232C.
Resolução: 0,001 mm ou 0,0001 pol / 0,001 mm

Painel lateral da unidade principal (conectores de saída)

Nosso Diferencial
- Atendimento técnico-comercial especializado para indústria e prestadores de serviços (cotações rápidas e objetivas)
- Assistência técnica especializada (incluindo peças de reposição) para manutenção, conserto e ajuste de instrumentos de medição pelo Laboratório de Calibração Tecnocalibracao- - Instalação e treinamento técnico para máquinas e equipamentos (opcional)
- Atendimento em todo o Brasil

Garantia:
Contra defeito de fabricação durante o período de 12 (doze) meses após a compra, diretamente com a assistência técnica Tecnocalibração.

Geral
- Marca: Mitutoyo;
- Código: 302-802-10;
