Peças e Serviços > Peças Ar Condicionado >
Válvula de Expansão Termostática Danfoss R22/R40TC TE2
Histórico de preços
Ficha Técnica e Modo de uso:
Olá pessoal tudo bem no vídeo de hoje a gente vai falar sobre um dos componentes mais importantes do ciclo de refrigeração que é o dispositivo de expansão todo o sistema de refrigeração de alguma forma de algum tipo tem um dispositivo de expansão e nesse vídeo especificamente a gente vai falar sobre esse carinha que é a válvula de expansão do tipo termostática bom as válvulas de expansão nós temos vários tipos na verdade os dispositivos de expansão nós temos des dos dispositivos fixos por exemplo o split de ar condicionado usa muito que são os pistões que o pessoal chama que é só um orifício calibrado que vai na linha de líquido e nós temos tubos capilares que é o que é usado em geladeiras comerciais em evaporadores de menor porte temos os dispositivos termostáticos como é o caso desse aqui que é um sistema mecânico mas ele é variável temos também os sistemas manuais que são mais comuns na amônia que são válvulas que se ajusta manualmente a perda de carga e temos as válvulas eletrônicas né então tem uma variedade bem grande a gente vai fazer um vídeo aí sobre cada um deles Só que nesse vídeo especificamente a gente vai focar bastante nesse cara que é o mais comum na refrigeração de média e grande porte que é a válvula do tipo termostática Tá qual é a principal diferença dela ela tem o fluxo variável quando você usa um capilar por exemplo ou um orifício calibrado ou mesmo a válvula manual você vai projetar ela ou ajustar isso não vai mudar numa válvula termostática ela tem a capacidade de aumentar ou diminuir o fluxo de refrigerante que passa por ela num sistema completamente mecânico é um sistema muito simples que não dá problema é muito raro você ter um problema numa válvula de expansão e que funciona muito bem então a gente vai falar mais detalhado sobre esses carinhas aqui as válvulas termostáticas elas são utilizadas em evaporadores do tipo de expansão seca que nós chamamos porque ela controla a vazão do fluido refrigerante calculando de certa forma o superaquecimento desse fluído Então você sempre tem esse bulbo que nós chamamos que ele vai na saída do evaporador então basicamente Aqui nós temos a entrada de fluido refrigerante antes disso você tem um orifício que eu já vou explicar melhor daqui sai entra no nosso evaporador passa pela serpentina e na saída da serpentina nós colocamos o bulbo e através dessa temperatura do bulbo que ele consegue ajustar eh a vazão de fluído refrigerante que passa por essa válvula tá então basicamente é isso válvula termostática ela é muito usada em evaporador de expansão seca quando nós falamos de válvula termostática nós temos uma infinidade de fabricantes modelos e aplicação tá que que é importante Quando você vai selecionar uma válvula termostática o fluido refrigerante então depois eu vou dar um zoom para vocês verem mas sempre tá marcado por exemplo essa daqui é uma te2 da danfus que ela é para r404 ou 500 se então se você vai usar 134 é outra válvula 134 então cada gás que você usa tem a sua válvula específica por muda o fluído que tá aqui geralmente o fluído que tá dentro desse capilar é o mesmo fluído que você utiliza Então você precisa selecionar de acordo com o fluido refrigerante a sua válvula Então vamos supor que você faça um retrofit você tem um rck antigo usando r22 você vai mudar para 404 você vai ter que mudar a válvula de expansão Às vezes você até acha que o mesmo cor exatamente o mesmo projeto mas muda aqui o gás que tá no bubo tá então é importante mudar então nós temos aqui as válvulas eh quando nós falamos né então você vai selecionar a válvula tipo de fluido refrigerante a capacidade né então vai mudar ali o a sua válvula se ela tem equalização ou não que isso vai ficar aí para um outro vídeo pra gente explicar mais e basicamente é isso tá para selecionar ela quando nós falamos também de válvulas a gente tem as válvulas com orifício cambiável como é o caso dessa Essa aqui é a válvula talvez mais comum em fluídos sintéticos é que ela é uma válvula de pequena capacidade mas é a família T2 da danfus também outros fabricantes TM válvulas similares com orifício intercambiável para essa mesma faixa de capacidade mas a danfus geralmente lidera né E que que a gente tem tá a gente tem a válvula como vocês estão vendo aqui ela pode ser do tipo solda ou rosca essa aqui é de rosca então a gente faz a flange encaixa aqui tem algum umas que você tem a ponta soldada tá E aí você tem uma imagem em corte onde a gente mostra o tubo capilar da válvula nós temos aqui o corpo dela dentro dela como vocês podem ver você tem o diafragma e você tem uma mola dessa mola depois você tem a saída né da válvula sua direita e na entrada você tem um filtro tela junto do orifício e aqui na direita como vocês podem ver vocês T um uma válvula um na verdade é uma fenda aqui tá muito dura eu não vou conseguir abrir agora sem uma chave que é onde você Ajusta a pressão da mola da válvula bom aí então são os componentes e o orifício que é o que tá aqui na minha mão no caso da válvula T2 tá que ela é uma válvula de orifício intercambiável o orifício é difícil vocês verem mas por exemplo essa família de válvula T2 o orifício é sempre igual olhando para ele assim o que muda é esse pequeno furinho que nós temos aqui esse tipo de válvula at orifício 0x 0 1 2 3 4 5 e 6 ou seja quanto maior o número maior a abertura maior a capacidade da válvula e aí Óbvio se nós chegamos no orifício seis e não dá capacidade aí nós temos que passar por uma família maior de válvulas de expansão Então você consegue trocar esse orifício e mudar a cap passagem da válvula Então isso é interessante porque por exemplo para nós que somos fabricantes eu tenho essa válvula em stoque que é um item mais caro e eu posso ter vários orifícios em estoque então de acordo com com o meu evaporador eu simplesmente troco o orifício e uso a mesma válvula então É bem interessante por isso que ela é tão utilizada E aí falando ainda sobre o orifício você tem essa pontinha dele removível o orifício na verdade é isso aqui Apesar que nós compramos ele assim completo Só que essa pontinha é só uma peneira é muito comum às vezes principalmente no Startup quando se instala o equipamento você tem às vezes linhas muito grandes e por mais que você tome os cuidados Vai um pouco de sujeira e essa peneira ela é muito fininha então o que que é a gente faz às vezes no Startup ou depois de algum tempo se a geladeira não tá gelando muitas vezes você precisa abrir e ver se esse orifício tá sujo né então se ele tiver sujo é realmente limpar ele ali tirar qualquer sujeira que tá dentro dele usar algum tipo de fluído para fazer a limpeza né um fluido especificado para isso monta de novo acabou tá feita a manutenção bom aí nós temos as válvulas fixas Por exemplo essa daqui é uma outra válvula termostática só que ela é de capacidade fixa então não tem um orifício intercambiável eu compro ela ó por exemplo essa nossa aqui é uma tgel de 6,5 TR ela é para 410 Então você tem vários tamanhos dessa válvula de acordo com a sua capacidade Então ela funciona exatamente igual eu vou explicar mais pra frente como funciona só que a diferença é que essa aqui é uma válvula que não é de orifício intercambiável mas tem o bulbo você seleciona pelo fluído refrigerante nós temos aqui a ponta de equalização é tudo do mesmo jeito nosso ajuste aqui embaixo da da pré-pronto é igualzinho é que você tem esse tipo de válvula porque ela é uma válvula mais barata por exemplo em ar condicionado se usa muito assim em trocadores maiores em chillers funco selfie que é uma válvula que ela é um pouco mais barata e ela tem a capacidade fixa Então sempre que você for fabricar aquele equipamento você usa essa válvula e pronto e aí nós temos as válvulas maiores tá então assim como essa aqui é intercambiável as válvulas de grande porte PR amente todas Pelo menos eu não lembro de alguma que não seja de orifício intercambiável então tô pegando aqui uma da danfus que é uma válvula bem grande né Dá uma olhadinha na diferença de tamanho ó de bitola de tubo né é essa daqui é a família você tem a T5 12 Ah acho que 20 55 tem algumas famílias de tamanho todas elas seguem o mesmo padrão tá falando de danfos você tem o corpo tá então você vê que essa aqui é só uma peça metálica usinada que é chamada de corpo Então você tem aqui essa setinha aqui indica pra gente tá vendo ó Então você tem a entrada aqui e a saída deste lado então você tem aqui o corpo da válvula nós temos o orifício assim como na outra você pode trocar esse orifício você tem vários tamanhos de orifício que você vai selecionar pela sua capacidade esse aqui é o nosso orifício esse aqui é o outro dá para ver a diferença de capacidade né esse orifício ele vem aqui dentro e depois você tem o que eles chamam de elemento termostático que ele vem aqui ele tá até com lacre Zinho eu não vou tirar para não estragar válvula que eu peguei essa aqui no estoque ela vem monta aqui você parafusa né então você tem aqui esses quatro parafusinhos você tem aqui o ajuste da mola tá vendo que é onde você vai ajustar essa mola aqui que é o que dá pr-pr a diferença é que essa daqui tá só o orifício né nas válvulas grandes você tem já a mola aqui mesmo e a aí o diafragma ele vai atuar direto aqui em cima para fechar mais ou abrir a válvula depois eu filmo de perto dá para você ver os detalhezinhos é muito legal muito engenhari digamos assim esse tipo de orifício E aí nosso elemento termostático que é a mesma coisa por que que a danfus fez isso né o corpo Ele é igual igual não mas digamos ele pode servir para qualquer gás contanto que as bitolas se encaixem o orifício também aí o que que você faz você muda só o elemento termostático esse elemento termostático eu tenho que escolher ele ó ele é um te 55 ou seja ele é para uma válvula do tamanho 55 e ele é pro Gás r404 então se eu quiser usar uma válvula te 55 com 134 meu corpo pode ser o mesmo meu orifício se a capacidade de atender a mesma eu mudo só essa parte de cima só a cabeça que é o elemento termostático fora que mesmo que aconteça algum problema nessa válvula no futuro que o índice é muito pequeno de manutenção eu só vou trocar o elemento termostático eu não preciso nem mexer com solda Veja isso aqui é uma Peça usinada então eu deixo ela lá no meu sistema troco o elemento termostático a manutenção tá feita fácil e razoavelmente rápido né Não vou não é tão rápido assim e você vê também ó essa família Ó tem a mesma coisa essa aqui é te5 que é a menor delas desse tipo tá vendo a diferença de elemento termostático é Então essa aqui é a menor depois da te5 tem a te12 e antes da t55 tem alguma no meio que agora de cabeça eu não lembro o código mas todo todas elas seguem o mesmo padrão tá elemento termostático orifício e o corpo da válvula que você vai escolher as bitolas bom pessoal agora vamos entender mais em detalhe Como funciona uma válvula termostática seja essa pequenininha essa fixa ou essa bitela aqui tá na imagem que vocês estão vendo aí a gente tá vendo um sistema então na nossa esquerda ali no alto a gente tem a válvula de expansão tá aí nós temos a alimentação de evaporador você vê que essa linha vermelha imagina que o nosso líquido andando dentro do evaporador E aí quando tá chegando mais perto do final você só tem vapor Então nesse cenário a gente tá fazendo com r22 Ok Dá para vocês verem na parte de baixo e a minha pressão de sucção é 3.1 bar na saída Então se a gente pegar ali na régua e converter 3,1 Bar com r22 vai dar -6 de evaporação então meu fluído refrigerante ele está evaporando a -6° aí medindo a temperatura na saída do evaporador nós temos 0 gra bem aonde tá o nosso bulbo a temperatura medida é de 0 g ou seja nós estamos medindo na saída do evaporador 0 gra e nós estamos com uma evaporação de -6 isso nos dá 6k de superaquecimento se vocês verem Aonde tá posicionado o bulbo está a 0 graus como eu tô com fluido refrigerante lá r22 dentro do bulbo ele eleva a pressão para 4 bar Se você olhar na régua 0 G dá 4 bar como eu tô com esse r22 líquido lá dentro à medida que eu subo a temperatura ele sobe a minha pressão então ele vai pra pressão de 4 bar no diafragma tá se a gente olhar o desenho na parte inferior esquerda nós temos uma pressão de 4 bar que o fluído refrigerante dentro do meu bulbo tá impulsionando o diafragma para baixo nós temos a própria pressão de sucção na saída da válvula de 3,1 bar empurrando esse diafragma para cima e a minha mola tá ajustada com zero 1,7 bar Ou seja eu tenho 3,8 bar empurrando ela para cima para ela fechar e eu tenho quatro bar empurrando para baixo para ela para ela abrir ou seja eu tenho uma pressão de 0,2 bar positiva então o que que vai ocorrer a tendência é que o orifício Abra mais o diafragma vai empurrar esse orifício para baixo fazendo com que ele abre aumente a nossa vazão de fluido refrigerante agora já nessa segunda imagem nós podemos ver já o contrário como eu coloquei mais fluido refrigerante porque o meu orifício abriu você pode ver que a linha vermelha que é o nosso refrigerante ele já chegou mais no final do evaporador e a minha temperatura na saída do evaporador baixou Então antes eu tinha zero agora eu tenho -3 a minha pressão de sucção continua igual Ou seja -6 a temperatura de evaporação -3 a minha é temperatura na saída do evaporador Ou seja eu tô com 3K de superaquecimento 3 k tr então a pressão do meu bulbo diminuiu para 3,5 bar e aí se nós voltamos lá no diafragma Agora eu tenho 3,5 bar empurrando o diafragma para baixo para ele abrir tenho 3,1 bar da pressão do meu fluido refrigerante empurrando para cima e 0,7 bar que é a pressão da mola ou seja agora a válvula vai fechar porque eu tenho 3.8 empurrando para fechar 3.5 empurrando para abrir então minha válvula vai fechar e basicamente pessoal é assim que funciona você tem o fluido refrigerante você tem essa mola Então você vai desgar ela de maneira a tirar pressão você vai girar no sentido antihorário diminuindo a pressão se você tá com superaquecimento baixo você vai fechar ela para que aumente essa pr-pr da mola E com isso aumente o seu superaquecimento só que geralmente se você selecionar bem o orifício quase sempre você não precisa ajustar tá com exceção desse tipo de válvula grande que às vezes ela é um pouquinho mais chata de ajustar mas mesmo assim muitas vezes tá bem certinho ali o orifício Vai que vai é montar o superaquecimento fica certinho Tá bom pessoal então é isso é é um pouquinho complexo o funcionamento dela mas uma hora que você entende isso você vê que todas elas funcionam igual então eu espero que tenha dado para entender aí se ficou alguma dúvida como sempre deixa aqui embaixo nos comentários vai ser um prazer responder não deixa de se inscrever no canal dá o like no vídeo isso ajuda bastante a gente a continuar fazendo esses vídeos e é isso aí muito obrigado e até a próxima
Informações do Produto: :Neste vídeo apresentamos um dos componentes mais importantes do ciclo de refrigeração, que é o dispositivo de expansão. Todo sistema de refrigeração possui de alguma forma um dispositivo de expansão e aqui falamos especificamente sobre a válvula de expansão termostática. Dentre os diversos tipos de válvulas, as de expansão são as mais comuns na refrigeração de médio e grande porte. Sua principal diferença está no fluxo variável que tem a capacidade de controlar o fluxo de refrigerante que passa por seu sistema mecânico. Um sistema simples e eficiente que vale a pena conhecer. Ficou com dúvidas? Deixe seu comentário que responderemos. Acompanhe também nossos outros canais: Site: https://www.frigocenter.com.br/ Blog: https://frigocenter.com.br/blog/ Instagram: https://instagram.com/frigocenterbr Facebook: https://facebook.com/frigocenterbr Linkedin: https://www.linkedin.com/company/frigocenter/
A injeção é controlada pelo refrigerante de superaquecimento.
Portanto, as válvulas são especialmente adequadas para injeção de líquidos em evaporadores "secos" onde o superaquecimento na saída do evaporador é proporcional à carga do evaporador.
Imagens meramente ilustrativas.

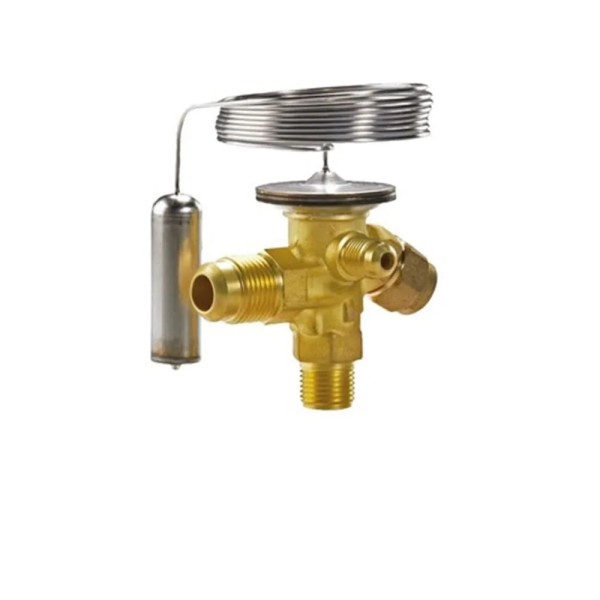

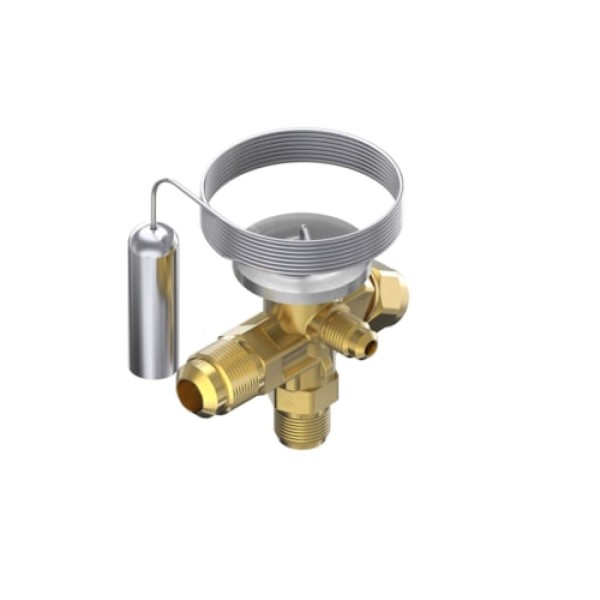

Válvula de Expansão Termostática Danfoss R22/R40TC TE2 A Válvula de Expansão Termostática Danfoss R22/R40TC TE2 regula a injeção de líquido refrigerante em evaporadores.
A injeção é controlada pelo refrigerante de superaquecimento.
Portanto, as válvulas são especialmente adequadas para injeção de líquidos em evaporadores "secos" onde o superaquecimento na saída do evaporador é proporcional à carga do evaporador.
Imagens meramente ilustrativas.
