Conjunto Sensor Presença Pialplus Com Fotocélula 4x2 Bivolt Legrand

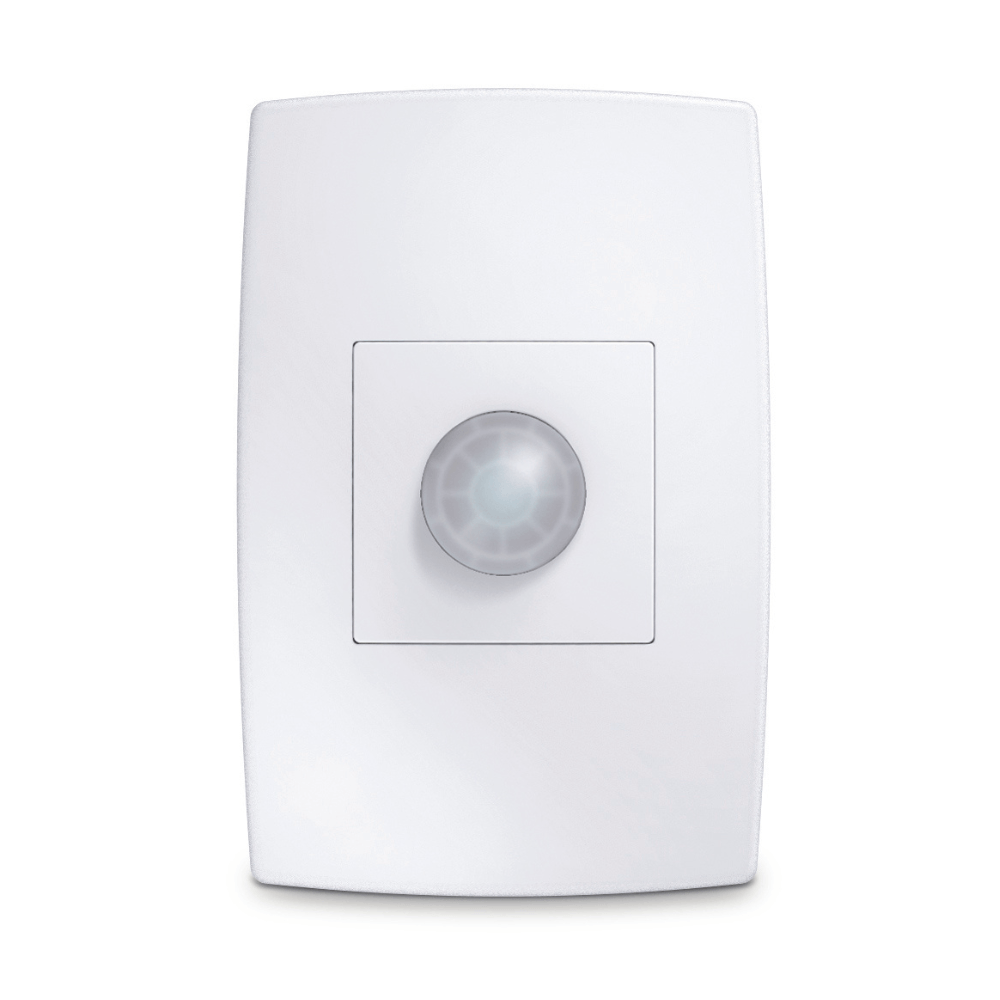

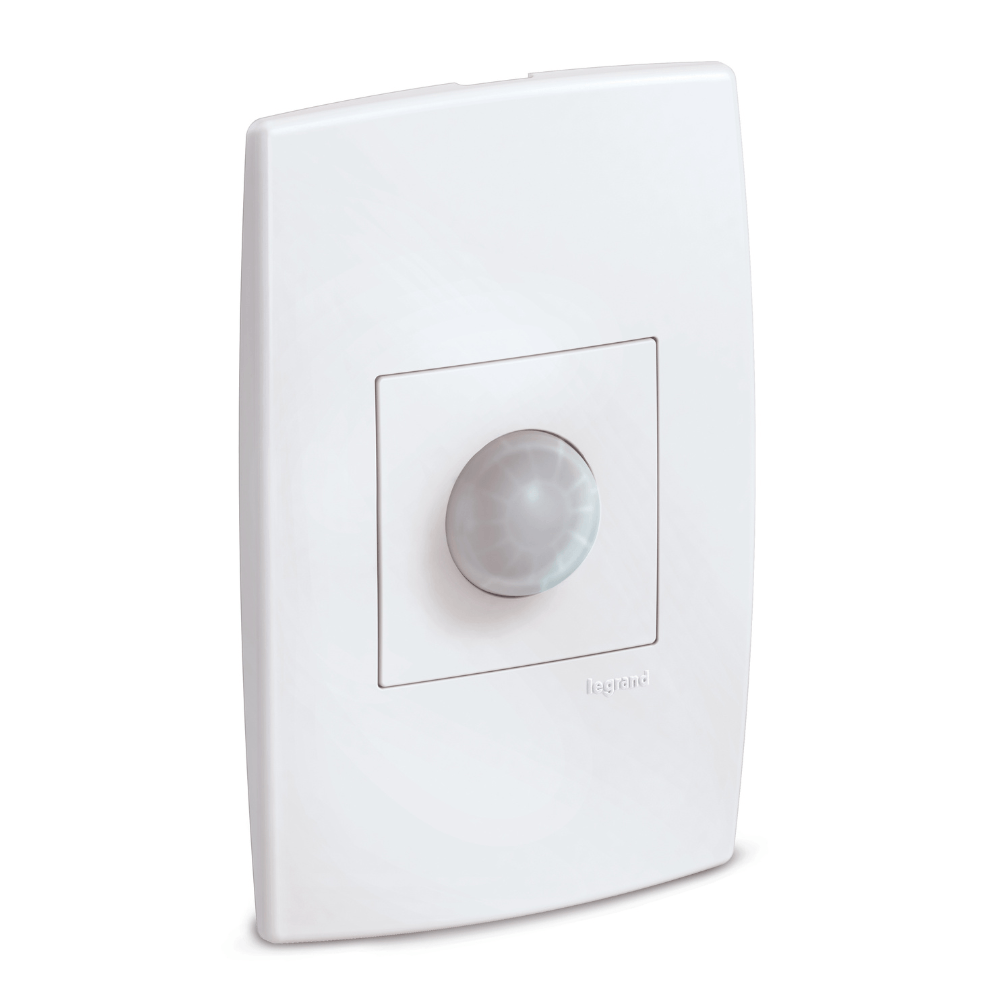

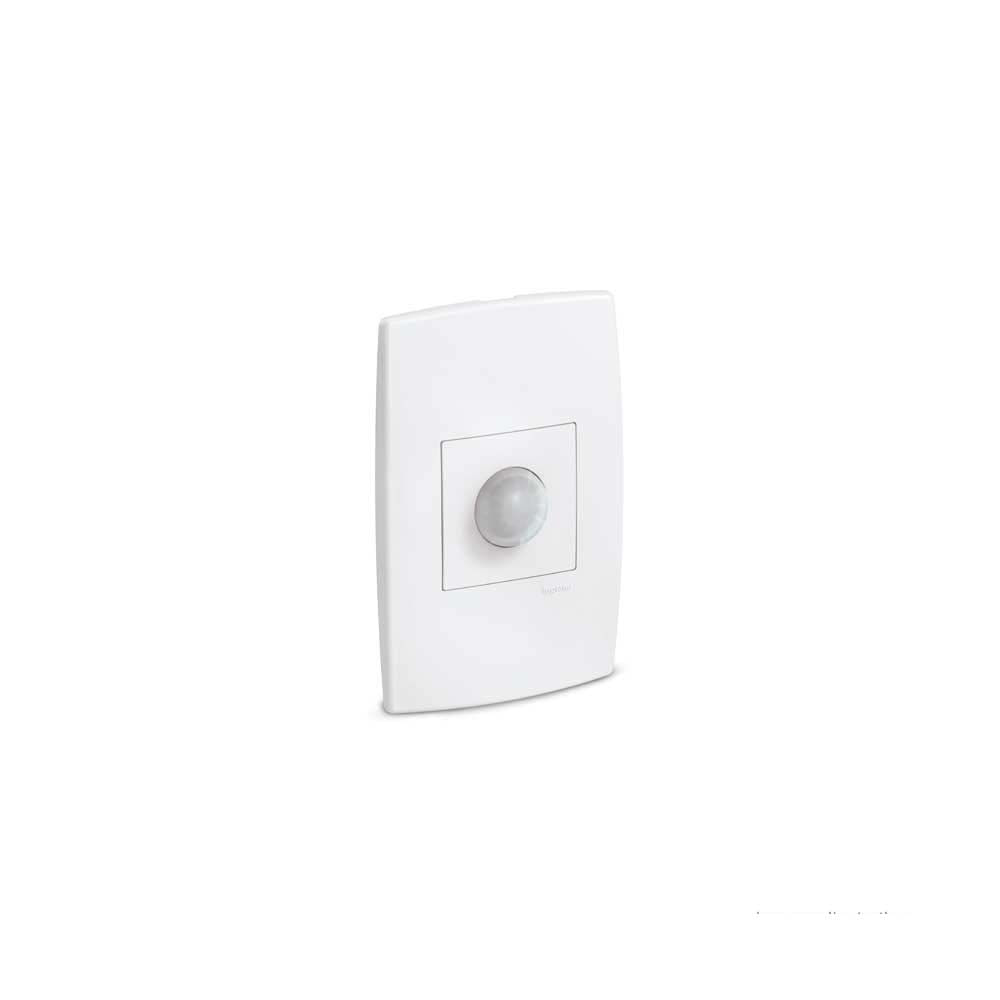

o [Aplausos] Olá esse aqui é um sensor de presença da tela grande em hotel Plus fica ser colocado em Caxias 4 x 2 nesse vídeo nós vamos ver como é feita a ligação dele que ajustes ele tem e também vamos ver a instalação nele lugar de um outro sensor que você não tá funcionando dentro mais aqui então sensor de presença da Pérola Grande a linha até óculos e não sentiu para ser colocado em caixinhas 42 mas vou fazer aqui na bancada as conexões dele nós vamos ver como ele funciona Que tipo de ajuste é possível fazer e depois mais para o final do vídeo nós vamos instalar na parede no lugar de um outro sensor que já não tá funcionando direito já tem uma certa idade o passageiro entrar em detalhes conseguisse lembrar que aqui na descrição do vídeo você vai encontrar o link para compra de sensor caso te interesse Além disso gostaria de lembrar também que é muito importante que você dê o seu like nesse vídeo deixe também seus comentários deixe suas dúvidas e não se esqueça Se você não for inscrito no canal Inscreva se isso vai nos ajudar muito mesmo então é o sensor da pial Legrand como eu falei e linha pial Plus o modelo dele é esse que tá aqui é 1610 26 PT aqui é o sensor de presença Universal bivolt importante é isso vai elétrico bivolt ele vai funcionar aqui no 127 ou 220 você clica aqui é um tipo de lâmpada se a gente usar uma lâmpada LED em 127 ele suporta até 180 watts de lâmpadas em 220 280 watts de lápis tema de importante para você não ultrapassar essa capacidade aqui para não causar problemas para o equipamento eu não consigo desinstalar o esquema dele aqui ele tem três fios sem nenhum azul vermelho branco o fio azul é ligado ao neutro da rede o vermelho ao fase da rede e o branco a retorna lâmpada aí se eu tiver um 220 fase fase eu vou ligar o azul numa fase o vermelho em outra fácil Azul tem que ser ligado naquela fase que vai direto para a lâmpada né eu vermelho na outra porque exatamente que ele vai fazer quando ele fechar o circuito aqui ele vai enviar essa outra fase que não vai virar para a lâmpada então se você tiver duas fases atende-se aqui a esse esquema que tem que ser feito esse esquema que uma das fases sua vai substituir tá aqui marcado como neutro tem que mais que a gente ter informação aqui né ele tem uma fotocélula que tem três posições ela tem mínimo e máximo que a capacidade dele perceber a Luz Ambiente então você pode deixar a fotocélula no máximo que que vai acontecer quando tiver luminosidade no ambiente ele não vai acionar a luz ou você pode deixar no mínimo que aí como qualquer a novidade ele vai acender né aqui no nosso caso como ele vai ficar no local que geralmente é escura um Valdir um elevador nós vamos deixar ele mínimo então em qualquer situação a que lidera acender eu acho que ele temporizador essencialmente dois anjos é um minuto ou três minutos nosso caso nós vamos deixar em um minuto Então a gente vai fazer a configuração aqui para um minuto que outras informações existem importante aqui na aqui eles recomendo a quem instalação Entre 08 e o ponto 2 metros né e ele vai ter um alcance aqui de 7 M você colocar um pouco mais para cima é que é o nosso caso aquele da cerca de dois meses altura Esse é o câncer vai ser reduzido mas como não algo pequeno eu não preciso de um alcance é muito grande então no meu caso ele vai ficar instalado mais alto vai perder um pouquinho dessa faixa de alcance aqui mas não é nada que no nosso caso aqui vai vir algum problema a instalação dele também como eu falei muito simples né e não tem nenhum mistério não dá uma olhadinha então agora nele fazer alguns testes então nós temos aqui né as os três fios e no vermelho fase o azul neutro e o branco o retorno da lâmpada Como já falei fases fase Você vai ligar uma fase no azul uma fase no vermelho tomando cuidado né desligar no azul a fase que já vai direto para lá parece mas não vai funcionar não era para tu não vai entender porque ele vai mandar aquela lâmpada a mesma fase que ela já está recebendo né tem que mandar a outra aqui nós temos algumas informações algumas inscrições né também com o esquema de ligação Então tá aqui aquilo que a gente viu na parte traseira ali da embalagem tá repetido aqui Aqui nós temos ajuste de fotocélula né então nós temos aqui mínimo e máximo né e desligado pegando eu tinha falado que são três três posições uma média é uma mínima Não nascemos mas combina e desligado a gente tem aqui esse parafusinho né pra gente fazer o ajuste virando totalmente para o cantor ar eu deixo só fotocélula no mínimo e não temos aqui vários outros de tempo né que é um vento eu tenho uma posição para três minutos que ele está ia ter uma posição para um minuto eu vou mudar o lâmpada aqui para posição de um minuto É o que então ajustes feitos né a foto do celular desligada então alguns não vai interferir no funcionamento dele e aqui com o janter na posição de um minuto uma coisa que eu não mostrei na embalagem também vem aqui os parafusos né para instalação quando eu abri a embalagem eu não reparei mas estão atrás aqui da peça né eu também tenho os parafusos não fazer as conexões elétricas aqui e fazer um teste então com ele o utilizando aqui uma lâmpada de teste na bancada o meu Deus conexões feitas aqui eu utilizei temporariamente esses conectores somente para gente fazer o teste vou deixar de Virado aqui eu não lhe de mim para buscar a minha presença aqui com esse água coloquei uma lâmpada ligada direto no neutro né então Azul vai para o meu do vermelho vai por fase e a o retorno da lâmpada no branco emocionar aqui então energia se ele ligar vamos aguardar aqui alguns instantes para que ela pague que é um minuto né eu vou ver o que ele armou né no momento em que eu acho lei desanimou vamos agora provocar a presença ele acende um LED vermelho e agora ele deve ficar ligado por um minuto né vamos ver esse tempo aí eu vou acelerar o vídeo até completar-se um minuto e ele apagar e me passou um minuto ele desligou é muito sensível tá eu fui falar bem com a sua um minuto aqui e ele já adicionou mesmo que quando ele detecta a presença e acende um LED vermelho né indicando que ele decretou tem aqui Um Tempo de cuidar o bem curtinho né ele tá detectando todas essas vezes que ele tá acendendo aqui aquele apaga tem que deixar e virado para um lado dele não eu não esteja no campo aqui detecção dele nem ele funciona direitinho eu tô comendo oração bem forte aqui para gravar Então desligue a foto são e tá funcionando perfeitamente que nós vamos fazer agora tirar Então essa capa aqui né de esse espelho na verdade ar500 espelho para que a gente faça a instalação dele no local não fazer instalação eu vou utilizar conectores para facilitar que eu trabalho né eu vou utilizar os conectores da vago sem conectores que vão eliminar a necessidade de qualquer tipo de emenda né Eu só tenho que ver se eu preciso cortar um pouco esses fios não não preciso dizer então totalmente aqui no teu que ele já ela é como equipamento longo aqui eu acho que para fazer emenda né E vamos ver tá então fazer emenda nós vamos utilizar esses conectores lá no local que nós temos que fazer no local é tirar o senso antigo que está lá ter identificar os fios né Não sei se os fios do sensor antigos são ligados na mesma ordem vocês também então dentificado ou sensor aí que deve ter uns 15 anos de idade já tá bem estragadinha ele não tá segurando o tempo né ele não tem mesmo na posição ali tempo máximo que ele ficaria mais um minuto ele tá ficando alguns segundos apenas entender já tá com defeito né E aí nós vamos fazer a instalação desse lá no local a única dificuldade os seus filhos não forem identificados facilmente a gente vai precisar identificar então lado mas você três fios também mas não tem que identificar qualquer aqui no caso né qual que é mesmo qualquer fase e qual é a zona lâmpada caso eles não sejam de fácil de educação como é que a gente vai fazer para identificar né Se eu tiver os princípios lá Iguais por exemplo eu posso utilizar um sensor de tensão sem fio né como a gente não em que utiliza para saber se tem energia elétrica Identificar qual é a fase se eu tiver uma situação de fase fase fica fácil dois deles uma ponta atenção um não né os dois que apontaram atenção a segunda fase e neutro e o outro não no caso de neutro fase e retorno eu vou identificar um deles como sendo fácil facilmente e aí eu posso com multímetro medir o que eu sei que é fase com esse e com esse e aqui eu voltei os meus 127 e aqui eu não voltei né então consigo Identificar qual é o neutro com o motivo mas acredito pela instalação que a gente tem aqui que esses fios estarão o significado Então vai saber disso indo lá vamos lá então e o produto Sabe aqueles que estão bem identificados né que nós temos aqui a lâmpada retornando tudo branco nós temos Azul neutro e preto fase então tá bem fácil aqui da gente fazer a conexão se alguém a sinalização aqui tá diferente né e tá um lâmpada está fazendo que o preto é o da lâmpada 2 fase 3 - né que eu acho que aqui tá invertido então vamos fazer o seguinte Vamos colocar esse na lâmpada e ligar azul neutro e o branco eu não faço o único sinal de vida aqui a vermelha né mas eu não tá fazendo não tá funcionando então por isso é ser usada a forma que tava brigado antes né sendo Preto a lâmpada é de que a gente não pode confiar nas cores né é feito infecção dos rios coloquei como estava ele passou a funcionar muito engraçado né que eles estão usando azul para fase o branco vai falando para o preto por falando poder branco é o mesmo totalmente fora de qualquer padrão né mas a indicação né sugira que ter feito de outra forma aqui ele não tá passando na cabeça desse parafuso vamos encaixar então em outra forma aqui E aí E aí um truque bem Espero que esse vídeo tenha sido útil para você tenha sido possível você ver como é feita a instalação de um dispositivo como esse não esqueça de deixar o seu like nesse vídeo deixe também seus comentários suas dúvidas a gente sempre responde e se você não for inscrito no canal Inscreva se isso nos ajuda muito muito obrigado e até o próximo vídeo tchau
