MATERIAIS ELETRICOS > ACESSÓRIOS E CONEXÕES ELÉTRICAS >

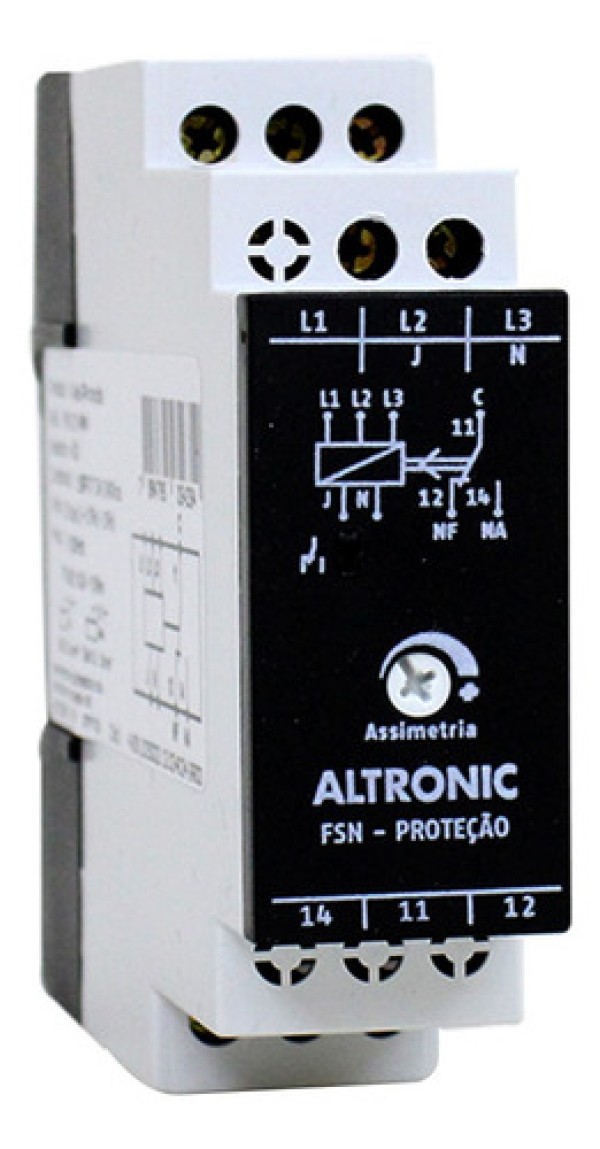

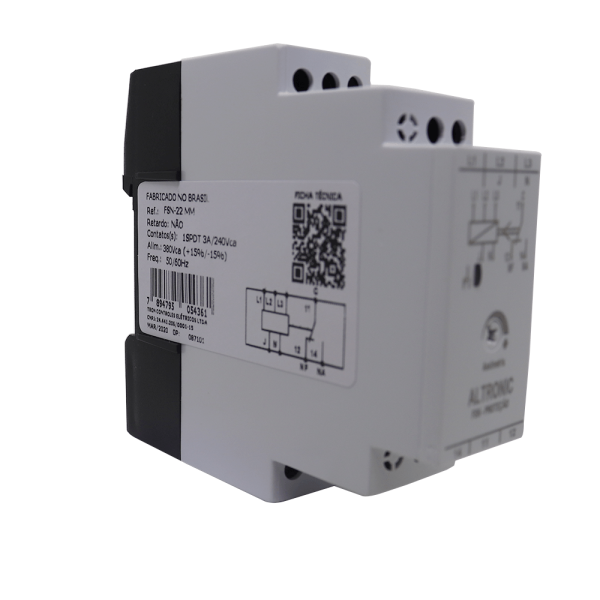

RELE FALTA DE FASE C/E SEM NEUTRO 220V
Histórico de preços
Ficha Técnica e Modo de uso:
Olá pessoal o vídeo de hoje é sobre o relé fsn relé falta de fase com ou sem neutro inscreva-se compartilhe e deixe o seu like Esses são dois relés Falta de Fases esse não tem a opção para colocar o neutro o vídeo completo sobre ele está disponível no canal está na descrição do vídeo vamos falar sobre o relé fsn falta de fase como ou sem neutro aplicação proteção de motores e bombas contra a falta de fase ou neutro ou a simetria modular alimentação trifásica esse relé tem duas opções de funcionamento ele funciona como falta de fase sem o neutro e falta de fase com neutro para funcionar sem o neutro tem que fazer o jump no contato J com o contato n e para ele funcionar com o neutro precisa apenas conectar o condutor neutro no contato n LED vermelho aceso indica contato do relé ligado ajuste de assimetria contato aberto contato comum contato fechado esse é o esquema de ligação quando houver falta de fase e falta do neutro ou alguma simetria modular o relé desliga o comando falta da fase L1 comando desligado a fase restabelecida falta da fase L3 comando desligado a fase restabelecida falta da fase L2 comando desligado falta do neutro comando desligado neutro restabelecido Neste vídeo coloquei quatro disjuntores monopolar para demonstrar a falta do neutro e de cada uma das fases circuito de força alimentando L1 do relé o L2 e o L3 circuito de comando o condutor que sai do disjuntor vai para o botão seletor que liga e desliga o comando da saída do botão seletor conectamos o condutor para o contato comum que é o 11 do relé conectamos um condutor no contato 14 que é o aberto para o Sinaleiro Verde e o contato 12 que é o fechado conectamos um condutor para o Sinaleiro vermelho todas as vezes que houver falta de fase o contato 12 fecha e acende o Sinaleiro vermelho conectando o condutor neutro que sai do disjuntor de teste para o contato n do relé vou fazer um Jump do neutro para alimentar o circuito Chaves seletora ligando o comando vou desligar o disjuntor do L2 Observe que o relé detectou a ausência da fase e desligou o comando desligando o disjuntor do neutro também o relé detectou a ausência do neutro de Desligou o comando Observe que o Sinaleiro vermelho não acendeu devido a ausência do neutro neutro restabelecido e o relé ligou o comando desligando disjuntor do L3 desligando o disjuntor do L1 o relé Desligou o comando até o próximo vídeo pessoal
Informações do Produto: :1* E-book Comandos Elétricos de um Jeito Simples 👉https://pay.hotmart.com/E65542980T 2* E-book Comandos Elétricos para Bombas Elétricas 👉https://go.hotmart.com/J73875007X ________________________________________________ Link do canal Marcos Edição 👉https://www.youtube.com/channel/UCYRexIVJhqMJ6exdzBxxjpQ 👉 Relé Falta de Fase - FFS - https://youtu.be/RfqMZJV0U84 👉 https://youtu.be/GJc3YT_yBlE 👉Instagram: https://www.instagram.com/marcosinstalacaoeletrica/ 👉Facebook: https://www.facebook.com/Marcos-Instala%C3%A7%C3%A3o-El%C3%A9tirca-584537548698246/?modal=admin_todo_tourInscreva-se _________________________________________ Compartilhe Deixe o seu gostei! 👉https://www.youtube.com/c/MAInstalaçãoElétricaMateus-24
QUANDO HOUVER ASSIMETRIA ENTRE AS FASES E/OU FALTA DE FASE OU NEUTRO O CONTATO DE SAÍDA É DESACIONADO.
AO RESTABELECIMENTO DA NORMALIDADE O CONTATO DE SAÍDA VOLTA A SER ACIONADO.
Como quem comprou avalia este produto
May 02 2025
4
klau261
Boa noite meu amigo Marcos
Amigo seus videos são excelentes
Agradeço ajudar varios amigos
Assim com eu tbm
Abraço amigo
Cm tecnologia
May 02 2025
4
forronoticia2582
O melhor canal de aprendizagem de todos os tempos ,parabéns , você possui o dom de ensinar de uma maneira espetacular.
May 02 2025
3
galvaonetoeletricistafagun466
Marcos seu progama de ensinar em vídéo é excepnalmemte muito bom parabéns. ! Grd abrç (galvão Ba)
May 02 2025
5
marcosroberto-tx9vz
Mas qual a função afinal de usar o rele falta de fase com o neutro,se a carga são tri-fasicas?
May 02 2025
5
daywersonheringer3275
Boa tarde amigo, e se desligar as três fases ao mesmo tempo, o relé falta funciona?
