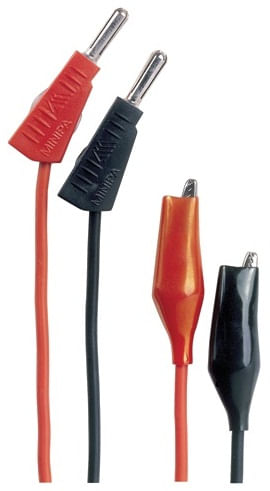

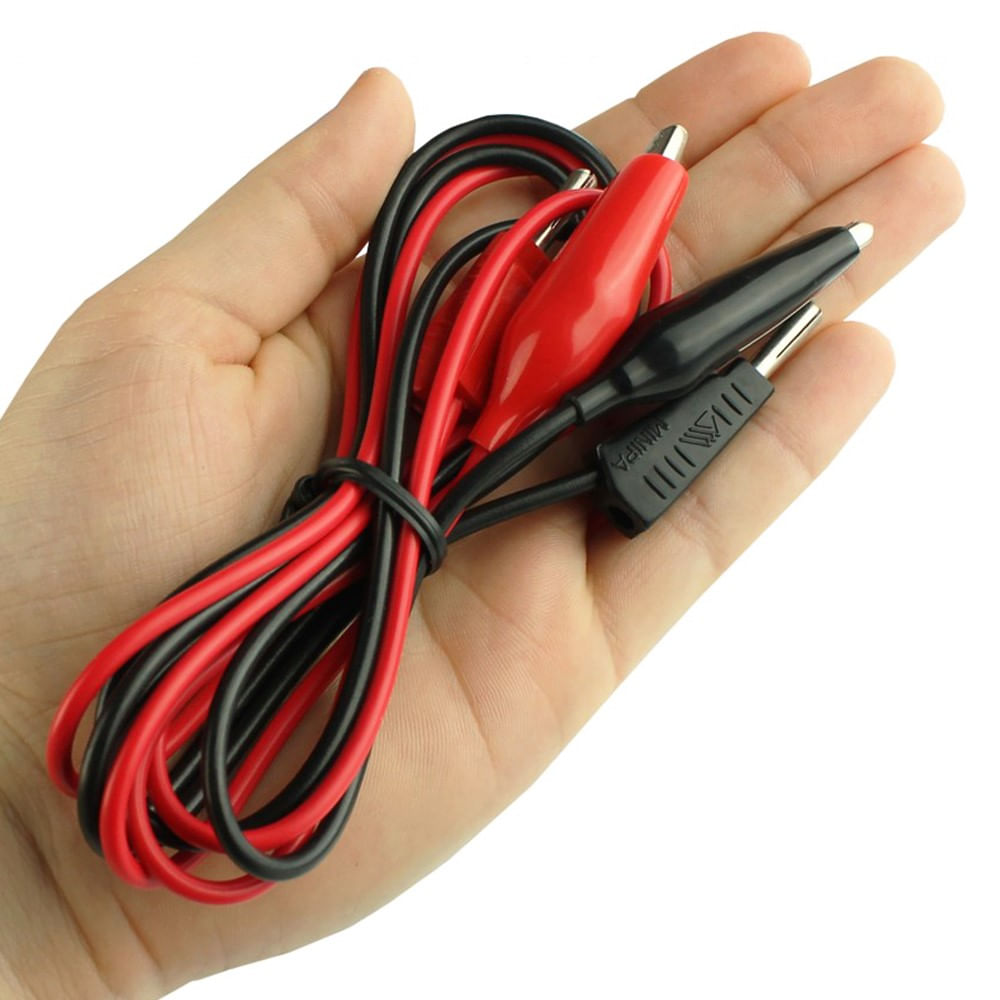

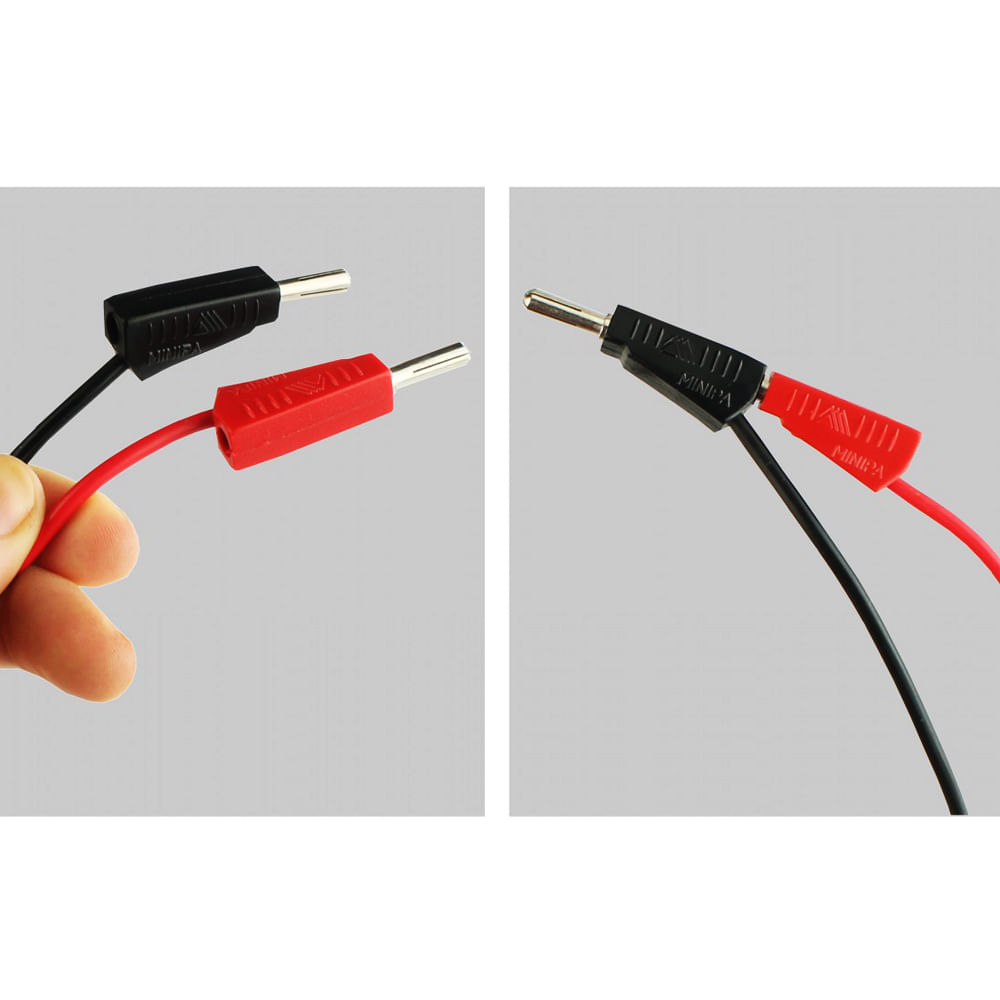

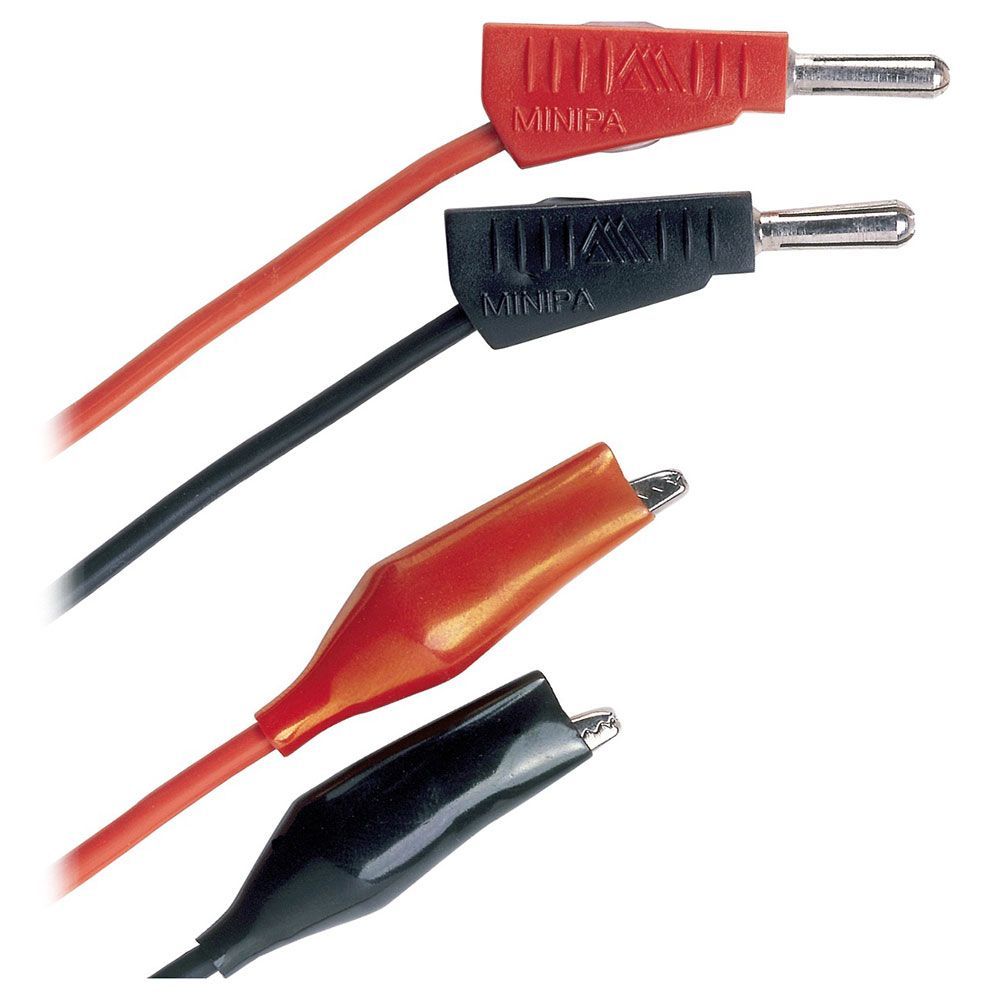

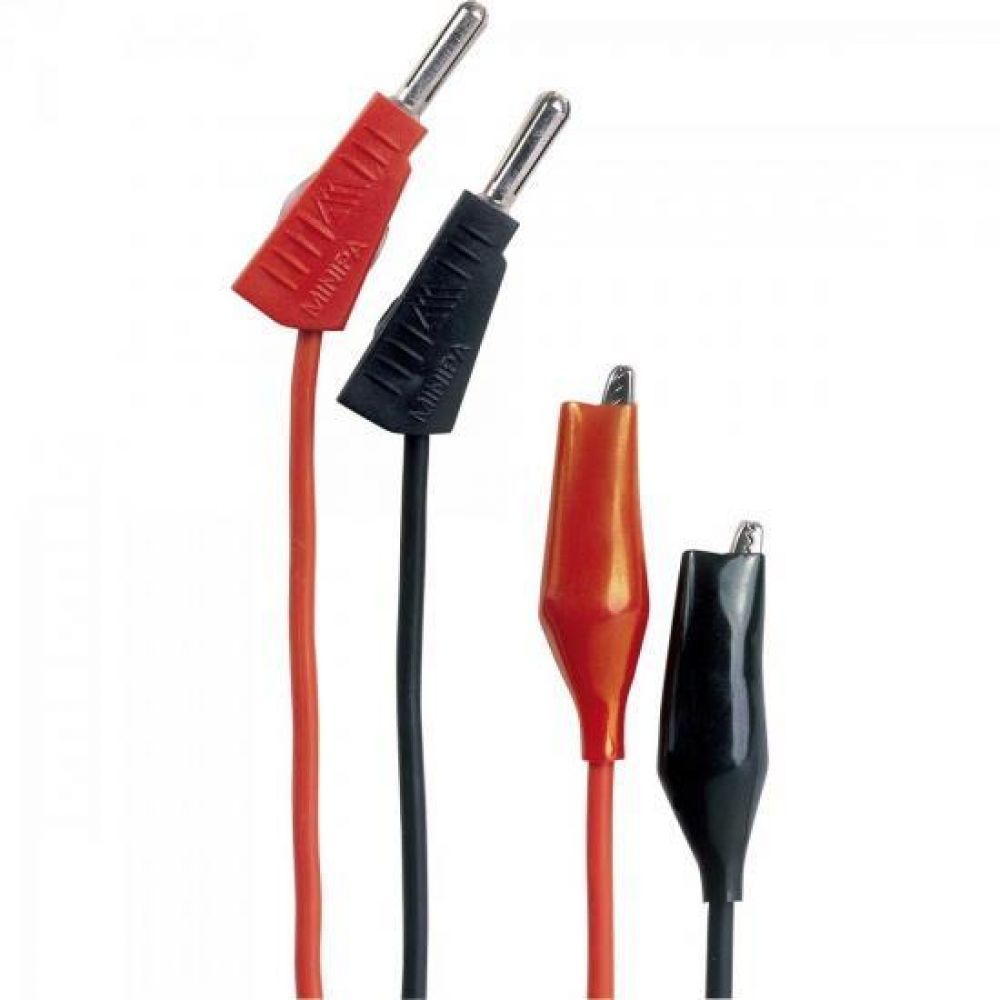

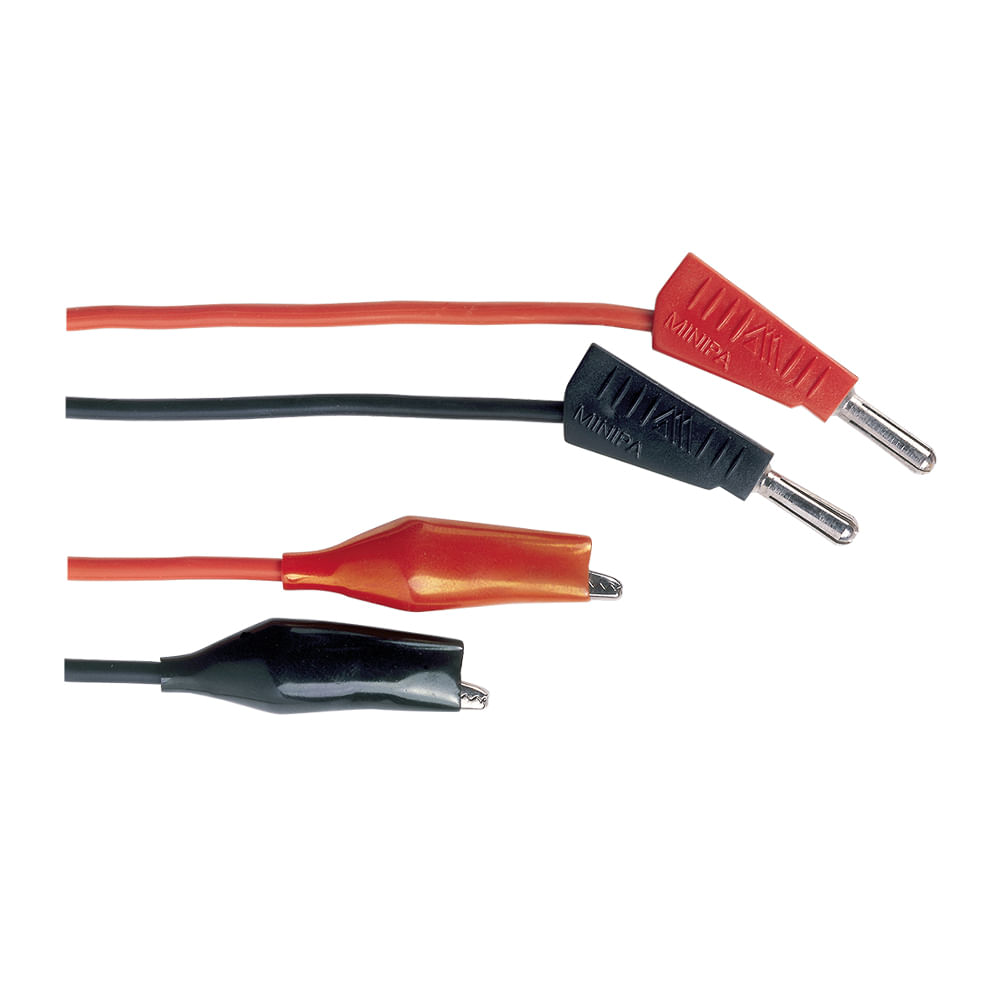

Pontas de prova para alicates amperímetro e multímetros MTL23 - MINIPA
Histórico de preços
Ficha Técnica e Modo de uso:

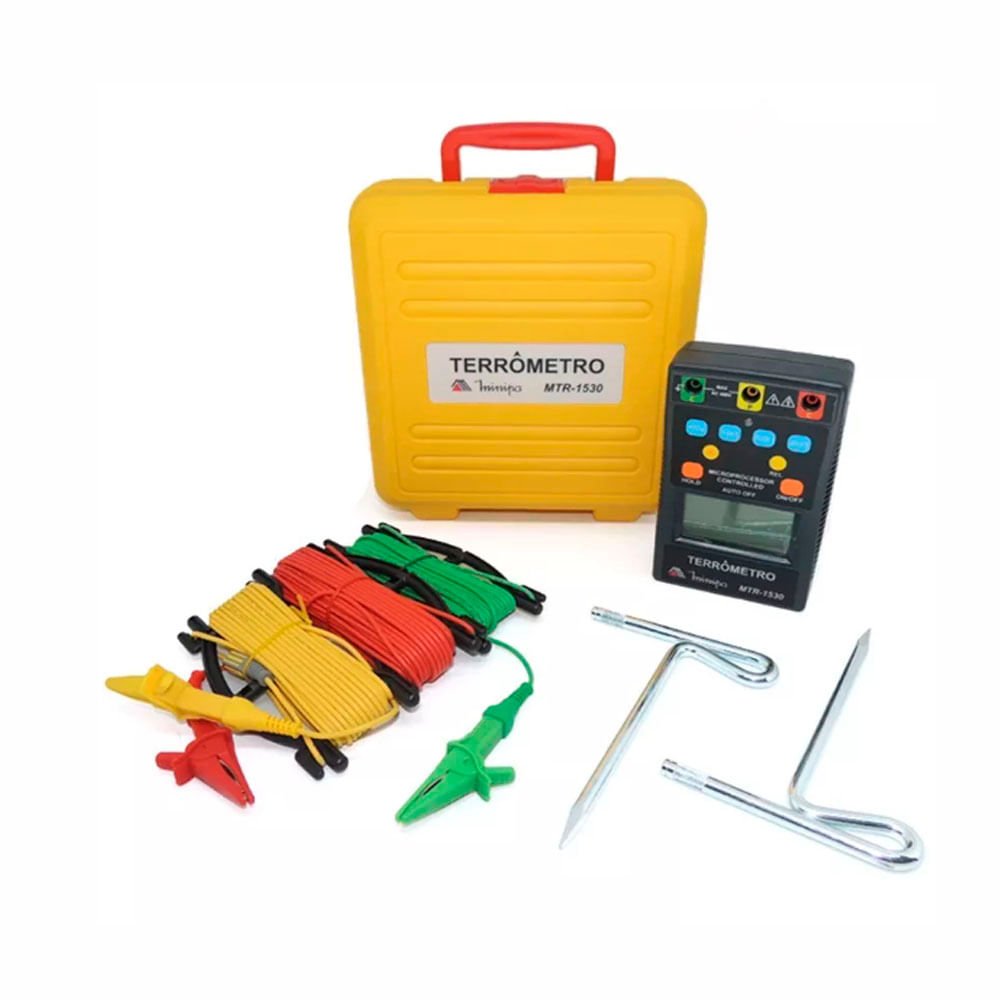

TERRÔMETRO DIGITALDigital e automáticoMedição de resistência de aterramentoMedição da resistividade do terreno (Método de Wenner)Medição das tensões espúriasAlta rejeição às correntes parasitasIndicação de anomalias no circuito de correnteResolução de 0,01 OAlcance de até 20 kOBateria recarregávelProteção IP65 (com a tampa fechada)Display gráfico CaracterísticasO terrômetro digital MTD20KWR mede resistências de aterramento e resistividade do terreno pelo método de Wenner, além das tensões espúrias provocadas pelas correntes parasitas no solo.
As principais aplicações deste equipamento são a verificação da resistência de aterramento de prédios, instalações industriais, hospitalares e domiciliares, para-raios, antenas, subestações, etc, de acordo com a IEC 61557-5.
A medição da resistividade permite avaliar a estratificação do terreno para otimizar a engenharia dos sistemas de aterramento mais complexos.
O seu elaborado sistema de filtros ativos e passivos outorga-lhe uma elevada imunidade às interferências elétricas, permitindo obter medições confiáveis em presença de altas tensões parasitas, como as que costumam achar-se em algumas áreas urbanas e na proximidade de subestações de transformação.
A corrente de medição, regulada eletronicamente, é alternada com uma frequência de 1470 Hz, o qual permite avaliar adequadamente o comportamento do aterramento tanto em relação a uma falha de frequência industrial como perante uma descarga atmosférica.
Por seu amplo intervalo de medição (desde 0,01 O até 20 kO), este equipamento permite ensaios confiáveis em todo tipo de terreno, inclusive naqueles de resistividade muito alta.
A utilização do instrumento é intuitiva, com controles descomplicados e leitura direta em um visor gráfico.
Opcionalmente são fornecidos conjuntos de estacas auxiliares, cabos e acessórios em diversas configurações, permitindo ao usuário escolher a mais adequada conforme suas necessidades.
O gabinete é robusto, de fácil e seguro transporte, com nível de proteção IP65 (com a tampa fechada).
É adequado para operar em condições geográficas e ambientais adversas, com temperaturas extremas em regiões frias ou tropicais, e nas elevadas alturas das áreas de montanha, apresentando um ótimo desempenho nos trabalhos de campo.
ESPECIFICAÇÕESEscala de medição de resistências0 - 20 kOExatidão em medição de resistência± 2 % do valor medido ± 2 dígitosResolução em medição de resistência0,01 OEscala de medição de tensão0 - 200 V~Exatidão em medição de tensão± 2 % do valor medido ± 2 dígitosResolução em medição de tensão0,1 VCorrente de saídaMáximo de 10 mAPotência de saídaInferior a 0,5 WModos de mediçãoMedição de resistências de aterramento (com 3 bornes), resistividade do solo pelo método de Wenner (com 4 bornes) e tensões presentes no terrenoImunidade às perturbaçõesA frequência de operação cumpre com a equação:fg = [(2n + 1)/2] x fiOnde:fg = frequência da corrente gerada pelo terrômetro.
n = número inteiro.
fi = frequência industrial.
O cumprimento desta equação implica que a frequência de operação não coincide com nenhuma harmônica da frequência industrial.
Isso permite, mediante o emprego de filtros adequados, eliminar o efeito das correntes parasitas presentes nos terrenos estudados.
DisplayGráfico de 128 x 64 pxProtocolo de comunicaçãoModbusBluetoothPara configuração e controle remotoSegurançaCumpre os requisitos da IEC 61010-1, IEC 61557-1 e IEC 61557-5Proteção de sobretensãoCAT II - 300 VEMCEm conformidade com IEC 61326-1Índice de proteçãoIP65 (com a tampa fechada)Temperatura de operação-10 °C a 50 °CTemperatura de armazenamento-25 °C a 70 °CUmidade95 % UR (sem condensação)Bateria recarregávelNiMHCarregador de bateriaFonte externa para 100 - 240 V~ (fornecida com o equipamento) ou a partir de uma bateria de automóvel de 12 VPeso (do equipamento)Aprox.
1,6 kgDimensões230 x 190 x 100 mm
