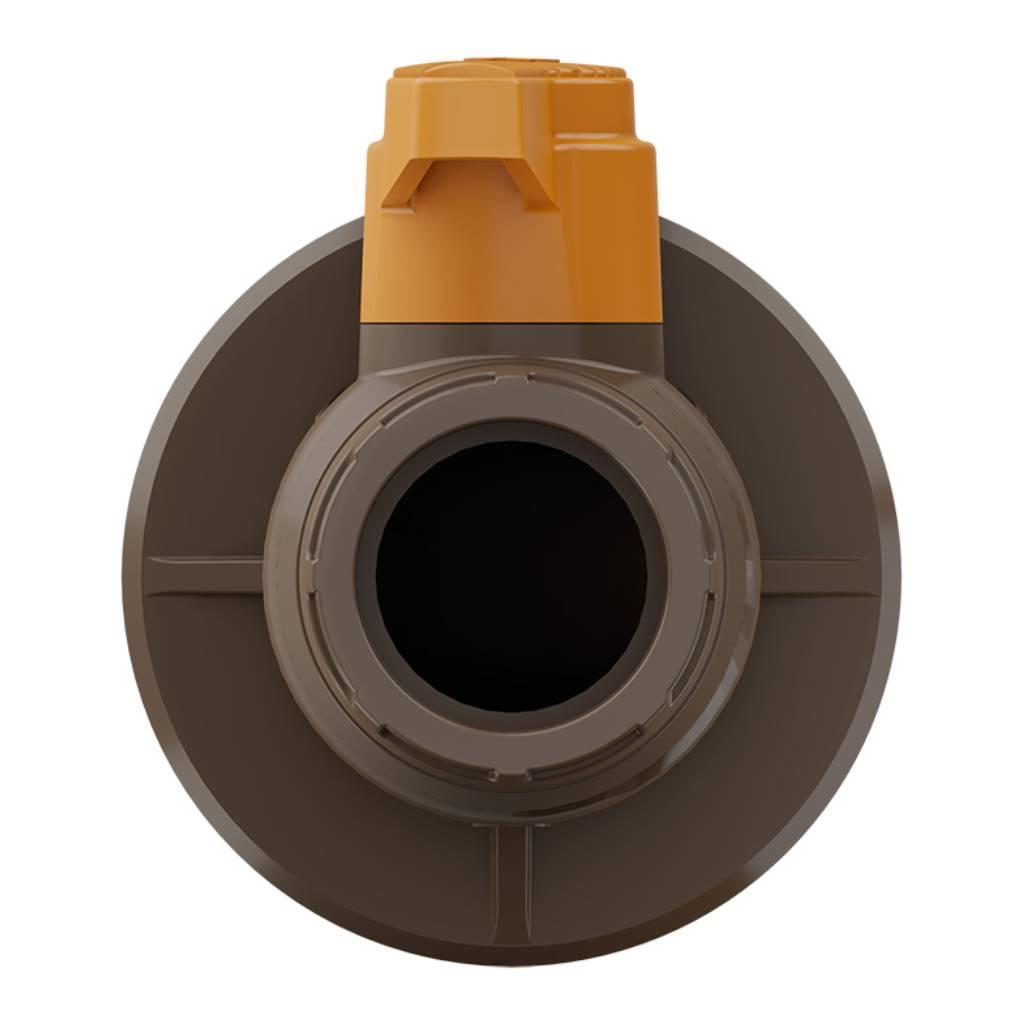

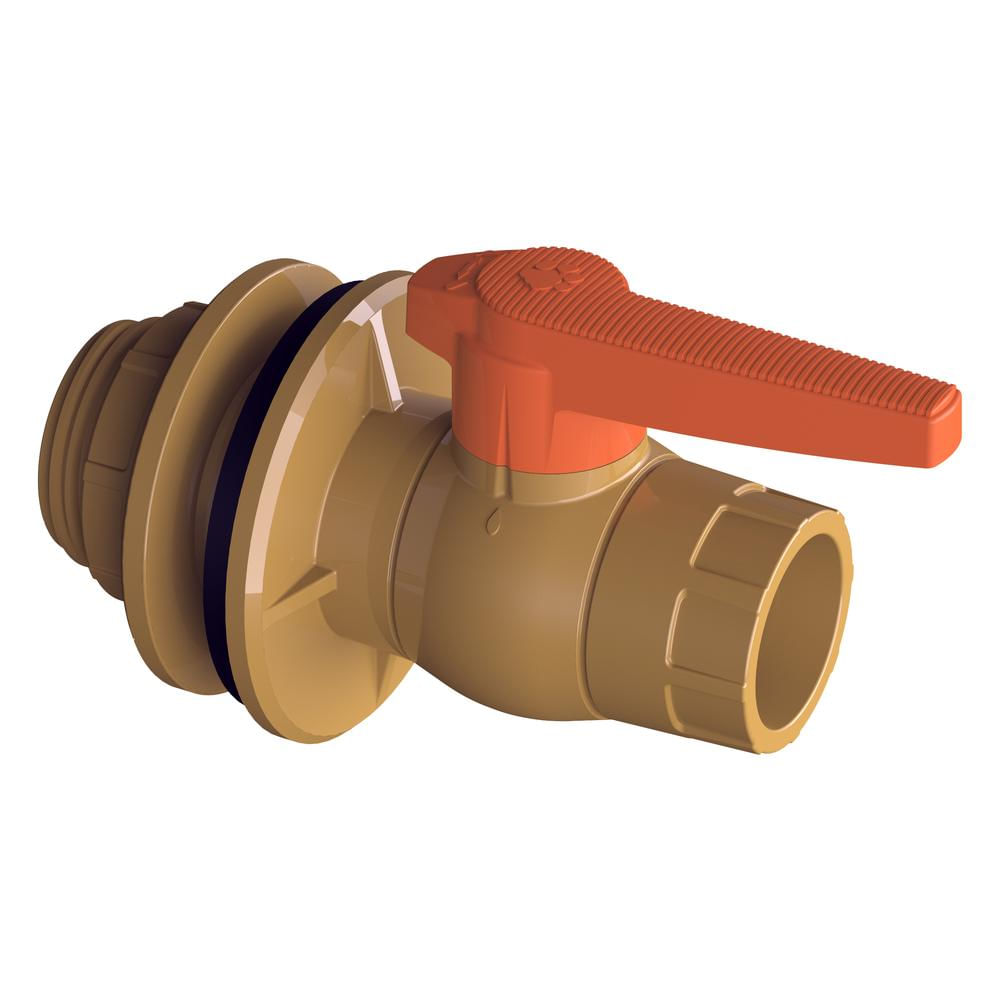

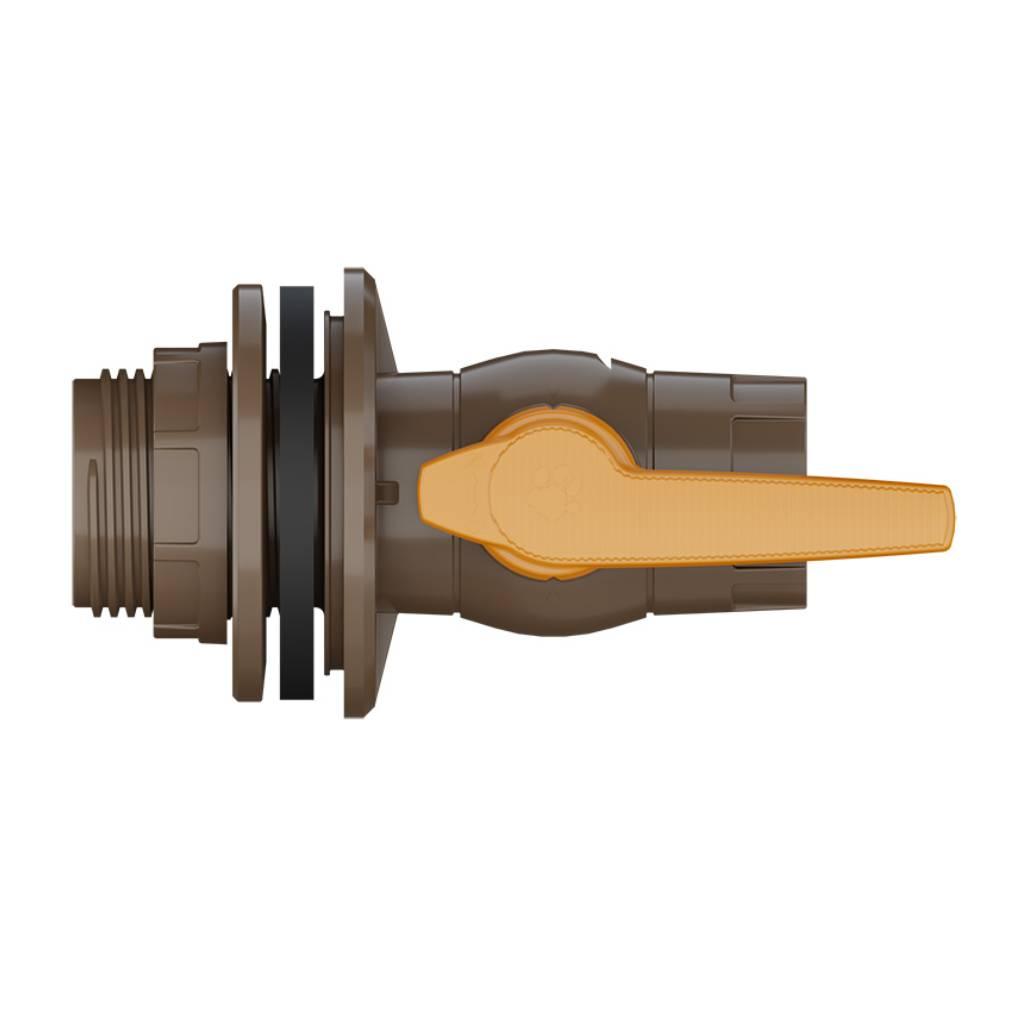

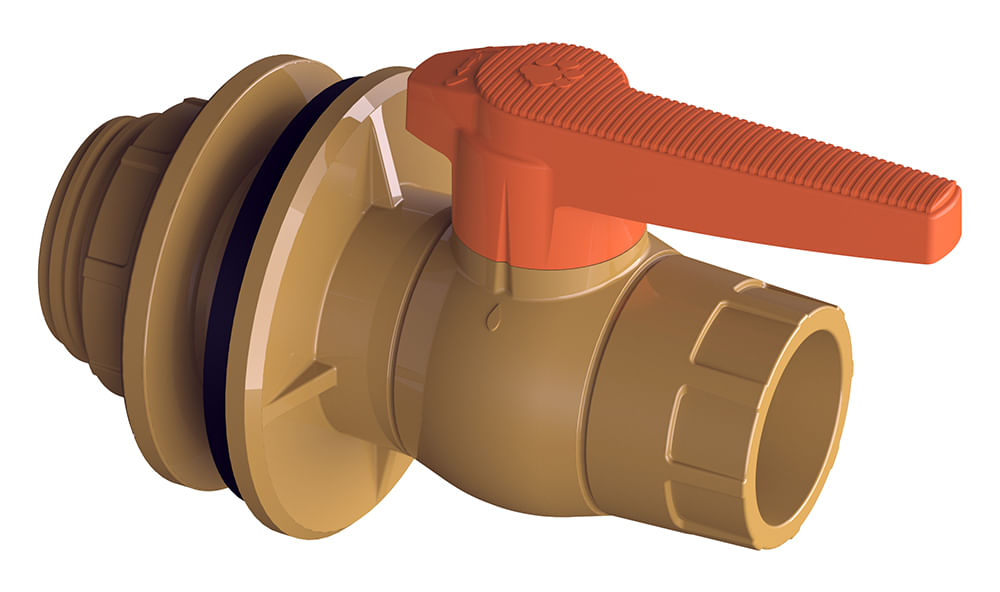

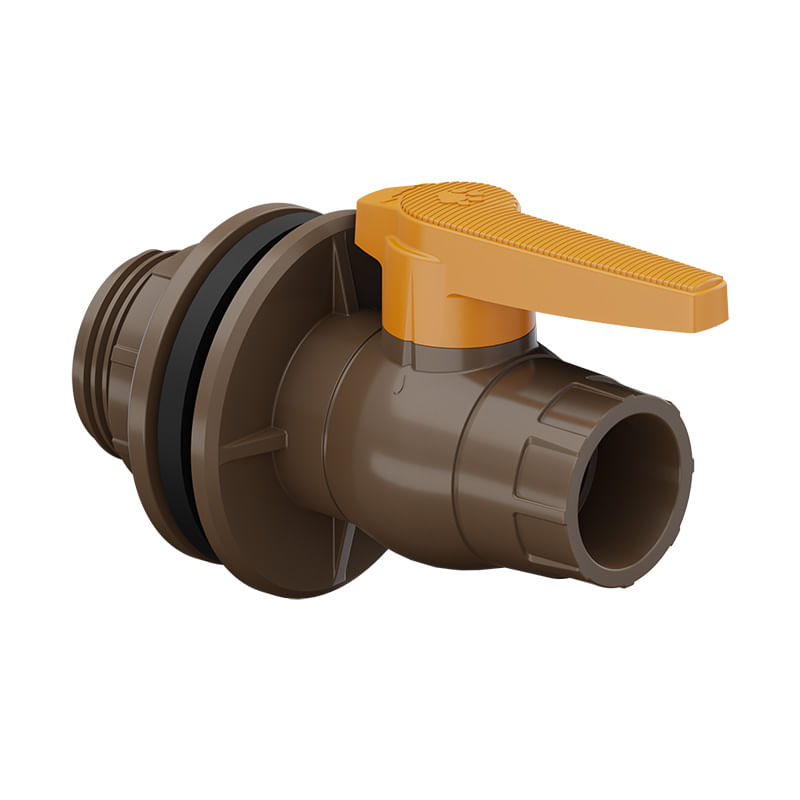

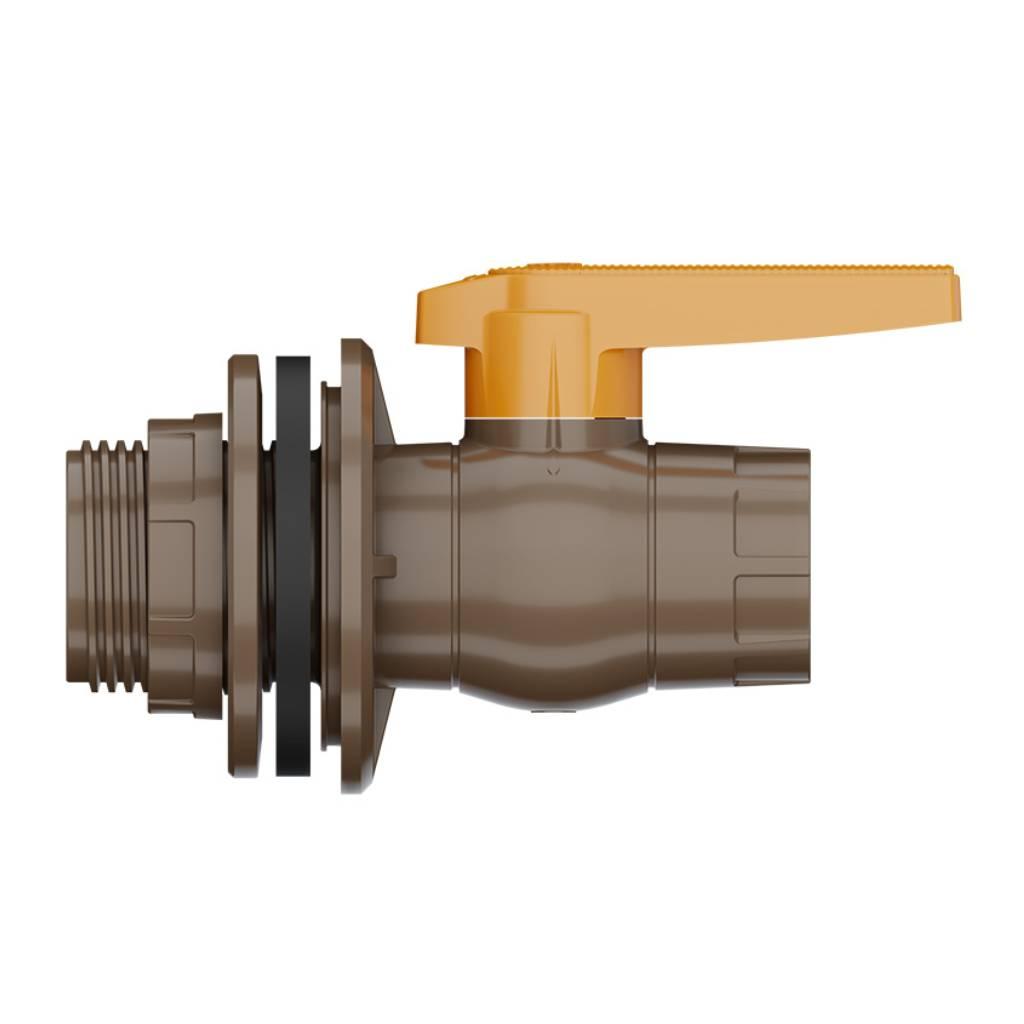

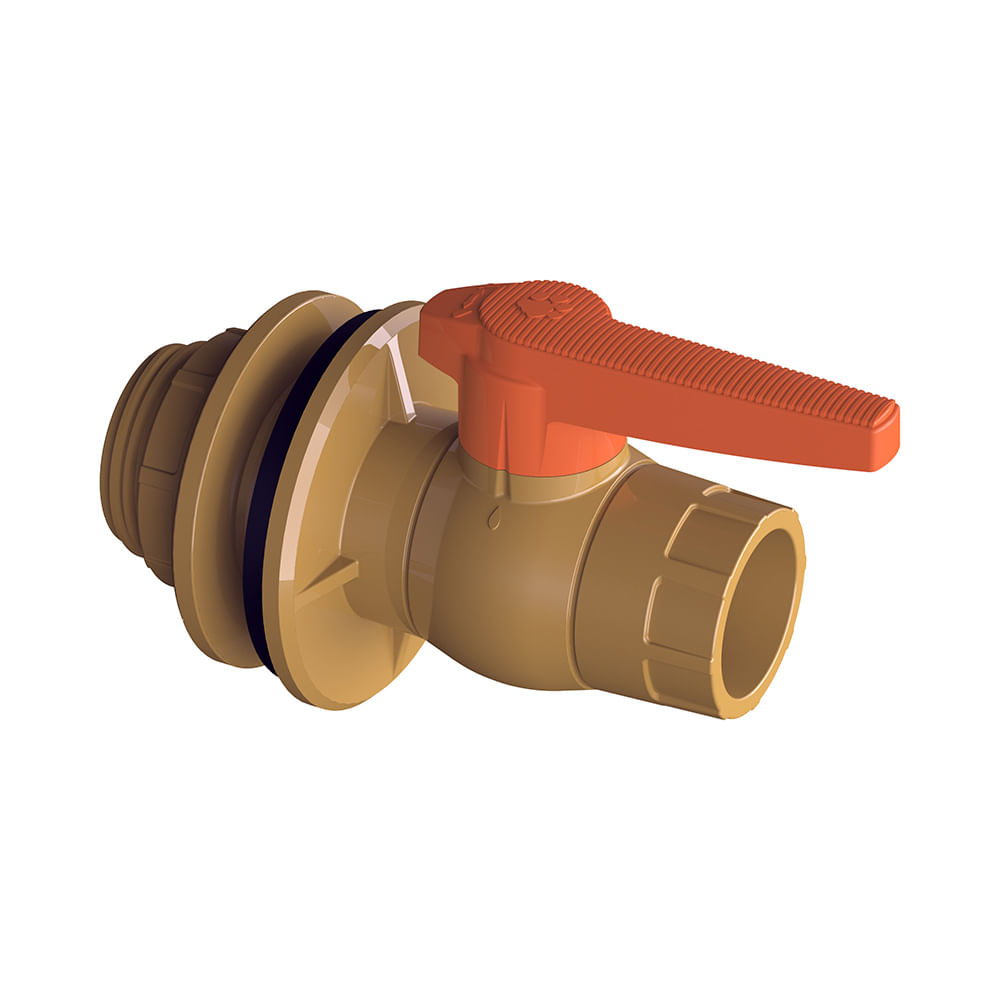

Adaptador para Caixa d"Água com Registro - Tigre - 27955673 - Unitário

Benefícios - Maior facilidade e rapidez na instalação - devido ao menor número de juntas; - Solução completa e econômica - necessidade de menor número de conexões; - Segurança - garantia na estanqueidade, menor risco de vazamentos; - Fácil instalação - vem com gabarito para o diâmetro da furação; - Dispensa manutenção preventiva; - Durabilidade - não sofre oxidação.
Instruções: Limpe e retire as impurezas das superfícies onde será instalado o Adaptador para caixa dágua com Registro Tigre.
O furo para colocação da tubulação de saída deverá ser feito sempre no rebaixo plano inferior existente na lateral da caixa, através de serra-copo.
Ao furar, utilize a marcação correspondente à bitola do adaptador.
Monte o adaptador deixando o flange fixo com registro voltado para o lado externo da caixa dágua, mantendo o anel de borracha no alojamento existente neste flange fixo.
Aperte manualmente o flange livre pelo lado interno da caixa, até o travamento da peça.
Não é necessário utilizar nenhum outro material vedante.
A estanqueidade será garantida pela compressão do anel de borracha contra a parede da caixa dágua.
Atenção: Não utilize ferramentas para o aperto da conexão! Este procedimento causa tensionamentos e acaba danificando o produto.
Você acompanha este passo a passo na Ficha Técnica do produto.
Informações Técnicas: - Pressão de serviço - 7,5 kgf/cm2 a temperatura de 20°C; - Disponível na versão soldável nos diâmetros - 20, 25, 32, 40, 50 e 60mm; - Anel de vedação – Material: borracha SBR; Cor: preta; Já acompanha o produto; - Volante - PVC laranja - Permite abertura e fechamento do registro com ¼ de volta; - Flange livre - Possui aletas para facilitar aperto manual; - Extremidade Roscável para acoplamento com torneira boia - Rosca fêmea, conforme norma ISO-7; - Corpo - PVC marrom; Esfera interna em PVC com anéis de vedações em Poliuretano; Versão soldável; - Flange fixo - canaleta para alojamento do anel de borracha.


Benefícios- maior facilidade e rapidez na instalação - devido ao menor número de juntas;- solução completa e econômica - necessidade de menor número de conexões;- segurança - garantia na estanqueidade.
Menor risco de vazamentos;- fácil instalação - vem com gabarito para o diâmetro da furação;- dispensa manutenção preventiva;- durabilidade - não sofre oxidação.
Instruçõeslimpe e retire as impurezas das superfícies onde será instalado o adaptador para caixa dágua com registro tigre.
O furo para colocação da tubulação de saída deverá ser feito sempre no rebaixo plano inferior existente na lateral da caixa.
Através de serra-copo.
Ao furar.
Utilize a marcação correspondente à bitola do adaptador.
Monte o adaptador deixando o flange fixo com registro voltado para o lado externo da caixa dágua.
Mantendo o anel de borracha no alojamento existente neste flange fixo.
Aperte manualmente o flange livre pelo lado interno da caixa.
Até o travamento da peça.
Não é necessário utilizar nenhum outro material vedante.
A estanqueidade será garantida pela compressão do anel de borracha contra a parede da caixa dágua.
Atenção: não utilize ferramentas para o aperto da conexão! este procedimento causa tensionamentos e acaba danificando o produto.
Você acompanha este passo a passo na ficha técnica do produto.
Informações técnicas- pressão de serviço - 7.
5 kgf/cm2 a temperatura de 20°c;- disponível na versão soldável nos diâmetros - 20.
25.
32.
40.
50 e 60mm;- anel de vedação ¿ material: borracha sbr; cor: preta; já acompanha o produto;- volante - pvc laranja - permite abertura e fechamento do registro com ¼ de volta;- flange livre - possui aletas para facilitar aperto manual;- extremidade roscável para acoplamento com torneira boia - rosca fêmea.
Conforme norma iso-7;- corpo - pvc marrom; esfera interna em pvc com anéis de vedações em poliuretano; versão soldável;- flange fixo - canaleta para alojamento do anel de borracha.
