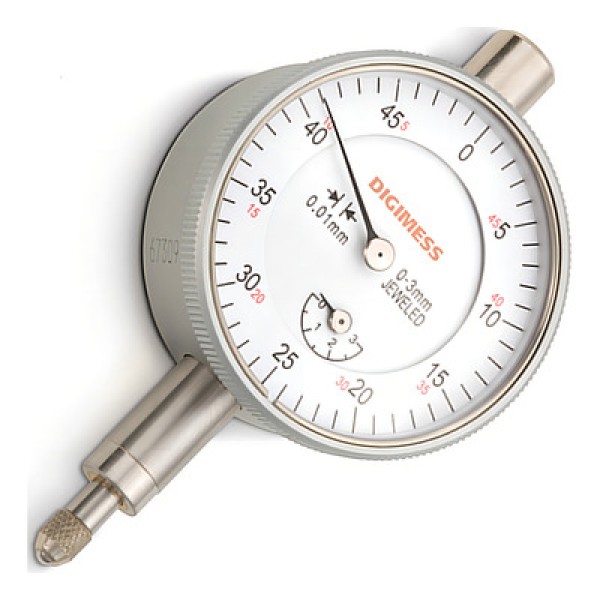

Relógios Comparador Tampa Traseira Com Orelha Capacidade 0-3mm Digimess 121.310
Histórico de preços
Ficha Técnica e Modo de uso:
Relógio Comparador - Cap.
0-3 mm - Graduação De 0,01mm - Diâmetro Do Mostrador 42mm - Tampa Traseira Com Orelha - Ref.
121.
310- DIGIMESSO relógio Comparador é um dispositivo de medição de comprimento, seja direta ou indireta (comparação).
Entre poucos instrumentos de medida analógica, é um dos que possibilitam medir grandezas lineares de forma direta (medindo diretamente a grandeza desejada) ou indireta (comparando a grandeza já obtida e outra desconhecida).
Seu deslocamento é axial por meio de haste móvel (superfície de contato), que ocorre devido ao mecanismo que, após o contato entre o objeto que está medindo e a superfície, há um amplificador direcionando para um ponteiro principal, que gira indicando a escala analógica circular do relógio.
Geralmente a divisão da escala do relógio comparador está impressa na frente.
Por exemplo: 00,1mm ou 000,1, etc.
Os mais utilizados são os que obtém a escala com 100 divisões, após o ponteiro principal fazer uma volta completa se tem um 1mm.
Ou seja, cada divisão equivale a 0,01mm.
Pode haver também o indicador de voltas, que é composto por um ponteiro menor indicando se o ponteiro grade já atingiu uma volta completa na escala, dessa forma, facilita a soma dos milímetros inteiros com a parte centesimal conseguida.
O ponteiro maior do relógio pode girar positivamente ou negativamente, depende da oscilação apresentada na peça.
No sentido horário, a movimentação é positiva, significando que se tem uma dimensão maior localizada naquele ponto.
No anti-horário é o negativo, representa que a proporção encontrada é menor situada no local.
Alguns podem vir com indicadores de móveis limites, também conhecidos limitadores de tolerância, que são utilizados para ajustar um valor mínimo ou máximo de tolerância que pode ser aceitas quando forem medidas.
Esta ferramenta trabalha em conjunto com outras, como bases magnéticas, apoios, mesa de desempenos ou guias.
Ainda pode ser utilizadas com acessórios especiais adaptáveis ao relógio comparador.
O ideal é sempre se certificar durante o uso, se o relógio está em boas condições.
Verificando se o suporte está correto efetuando medidas em blocos-padrão.
Pode, também, utilizar calibradores específicos para relógios comparadores.
Tem como objetivo, possibilitar controle em série de peças, medições especiais de superfícies verticais, profundidade, espessuras de chapas, etc.
ESPECIFICAÇÕES:- Caixa metálica com acabamento cromado fosco, com alta resistência a impactos;- Aro metálico recartilhado com acabamento cromado/anodizado;- Ponta de contato esférica 2,5mm em aço temperado;- Mecanismo de funcionamento super resistente, fabricado com peças metálicas;- Engrenagens montadas sobre mancais de rubi (exceto modelo 121.
304-BASIC);- Canhão com 8mm (exceto modelo 121.
324 com 10mm);- Marcadores de tolerância (exceto modelos 121.
301 e 121.
310);- Parafuso trava do mostrador (apenas modelos 121.
304, 121.
304-BASIC e 121.
315);- Tampa com orelha, exceto modelos 121.
322, 121.
323 e 121.
234 que acompanham ambas as tampas (com orelha e lisa);- Modelos 121.
326 e 121.
327 (com fuso perpendicular ao mostrador) não possuem tampa;- Graduação de 0,01mm.
ACESSÓRIO OPCIONAL:- Dispositivo para fixação em traçadores de altura - cód.
121.
011;- Tampa lisa 3 furos (58mm) - cód.
121.
304-10;- Tampa lisa 4 furos (58mm) - cód.
121.
304-BASIC-10.
Marca: DIGIMESS;Código do produto: 121.
310;Capacidade: 0-3mm(0,001mm).
Consulte outros produtos da DIGIMESS:Paquímetro, micrometro, paquímetro digital, relógio comparador, base magnética, súbito, traçador de altura, micrometro digital, relógio apalpador, medidor de espessura, esquadro de precisão, blocos em V e outros.
Precisão de 0,01mm.
| Diâmetro de 42mm.
| Faixa de medição de 0-3mm.
| Ideal para metrologia.
| Robusto e confiável.
| Fácil leitura digital.
Relógios Comparador Tampa Traseira Com Orelha Capacidade 0-3mm Resolução de 0,01mm Digimess 121.
310
Caixa metálica com acabamento cromado fosco, com alta resistência a impactos
Aro de alumínio recartilhado anodizado
Ponta de contato esférica Ø2,5mm em aço temperado
Mecanismo de funcionamento super resistente, fabricado com peças metálicas
Engrenagens montadas sobre mancais de rubi
Canhão com Ø8mm
