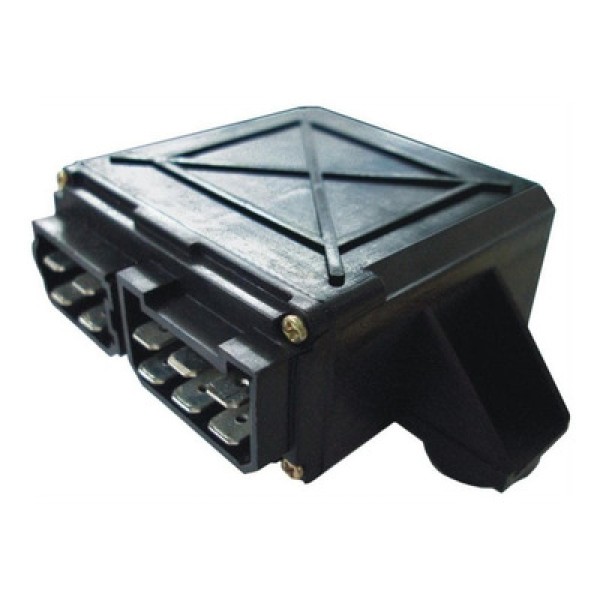

Rele Temporizado 0 A 30 Segundos Acionamento Motor Led Timer
Histórico de preços
Olá pessoal tudo bem seja muito bem-vindo para mais um vídeo aqui no canal nesse vídeo aqui a gente vai ajudar um escrito aqui do canal que eu não de Souza tá pois um anjo ele tem uma dúvida sobre relés e temporizadores certo então a gente vai trazer sobre relé temporizador com retardo na energização e relé temporizador com retardo na desenergização então assim como não disse você tem dúvida sobre esses dois caras a gente vai tirar sua dúvida hoje na prática Então bora lá ó bom então pessoal para eu te explicar aqui para eu te mostrar a diferença de um relé temporizador com retardo na energização de um temporizador com retardo na desenergização eu montei esses dois comandos aqui para você poder comparar um com outro simultaneamente tá a ligação desse comando para esse aqui ó é exatamente a mesma as mesmas conexões A única diferença foi a substituição do nosso rele temporizador Tá bom então na tela agora tá aparecendo aí para você tá as conexões que a gente fez exatamente cada conexão beleza E esse diagrama serve para os dois comandos aqui porque eles são exatamente iguais tá então a gente agora vai acompanhar exatamente com o diagrama tá aparecendo aqui do lado as conexões que a gente fez tá então rapidamente a gente pode ver que chegou com as duas fases da alimentação do disjuntor da sair daqui do disjuntor você pode ver nesse pó no primeiro Polo esse cabo vermelho né tá chegando aqui para a nossa chave seletora Beleza então é a cantora é quem vai ligar e vai desligar o nosso relé temporizador tá e da saída aqui da chave seletora vocês podem ver que eu tô mandando aqui para alimentação a um do nosso relé temporizador Tá bom então agora também o puxei aqui ó diretamente do primeiro Polo desse cabo vermelho na primeira fase né eu tô sem um cabo diretamente aqui para esse contato 15 do nosso rele temporizador o que que esse contato 15 a gente olhar aqui no diagrama é o contato comum do relevo reversível esse a2z que é o relé temporizador da coel com retardo na energização ele possui dois beleza né é com contato reversível mas a gente vai utilizar apenas esse primeiro que é o 15 16 e 18 sendo que para essa experiência aqui a gente vai utilizar o 15 com 18 teu contato normalmente aberto tá então vocês podem ver aqui da saída do 18 eu tirei esse cabo amarelo que alimenta a que o nosso LED né a nossa lâmpada e a gente trouxe aqui ó da segunda fase do segundo Polo o nosso disjuntor uma fase diretamente aqui para o outro lado do Led né cês podem ver do outro lado do Red e também para segunda alimentação aqui do nosso rele temporizador o a dois Beleza então tudo isso aqui a gente fez para cá também é às vezes a ligação com aqui nesse Releia aqui ó que é o a z que é um remake um retardo na energização na Desculpa um retardo na desenergização ele possui apenas um reler reversível não é um contato reversível reversível onde eu trouxe aqui ó o 15 alimentação Direta do disjuntor do 15 alimentei o a um utilizei também o 18 que um contato normalmente aberto levando alimentação aqui para nós a lâmpada e do outro lado também a mesma coisa tá então agora que a gente entendeu exatamente a estrutura que a gente montou vamos testar na prática a diferença desses dois caras vamos lá então pessoal pra gente começar nossos testes aqui certo a gente vai começar com esse primeiro comando aqui então eu vou deixar isso aqui um pouco gelado se a gente colocar apenas nesse certo Então nesse primeiro teste a gente vai estar utilizando o temporizador com retardo na energização tá porque o nome retardo na energização porque quando você Energisa ele alimenta ele vai retardar a entrada à comutação dos contatos estão primeiro ele vai contar o tempo e depois eles salvei os contatos então quando ele recebeu o pulso quando eu receber alimentação aqui no a um né que a gente vai ligar aquela chave né para essa chave quando eu ligar essa chave vai chegar energia no um mas ele não vai acionar diretamente os contatos ele vai primeiro contar o tempo retardando a entrada por chaveamento dos contatos Beleza então primeiro e quanto tempo depois ele aciona os contatos vão ver se na prática eu vou ligar o disjuntor liguei o disjuntor o relé ainda não está ligado porque a chave não tá ligada mas quando eu ligar aqui a chave ó liguei a chave chegou energia no A1 e ele não comentou os contatos só depois que ele liga o contato você conseguiu perceber o tempo que eu chaviei aqui a chave e o tempo que demorou para entrar aqui a lâmpada porque teve esse retardo na energização lá eu vou desligar novamente para você verificar ó e está desligado liguei a chave ele já tá contando o tempo mas a lâmpada ainda não ligou só depois de um tempo que a lâmpada liga beleza então esse é o funcionamento do temporizador com retardo na energização Então vou desligar esse cara aqui vou colocar aqui de lado a gente vai trazer agora esse outro cara que é o relé temporizador com retardo na desenergização beleza ele é o contrário desse que a gente acabou de ver porque porque quando ele recebe aqui a energia ele já vai Xavier diretamente os contatos só que ele não vai começar a contar o tempo ele só vai começar a contar o tempo quando eu tirar a energia do um Então vamos ver isso na prática esse aqui é um pouco mais difícil de entender tá mas você vai sair daqui entendendo perfeitamente esse cara eu vou ligar a nossa chave o nosso disjuntor né então beleza Nossa chave está desligada e eu vou ligar a nossa chave se perceba quando eu liguei a chave o nosso o nosso releja chave ou a lâmpada já acendeu na hora tá vendo e Rodrigo ele já tá conta no tempo ainda não ele não tá contando o tempo ele só vai começar a contar o tempo quando eu desligar a chave por isso que ele é retardo na desenergização porque só depois que eu devo energizo ele começa a contar o tempo então quando eu desligar a chave desliguei a chave percebi que a nossa LED ainda está aceso e agora se ele tá contando o tempo para poder desligar o Nossa chave o nosso relé por isso que ele é retardo na desenergização então o tempo mínimo aqui ó um pouquinho mais longo do que o outro mas daqui a pouquinho e já vai apagar o nosso LED ficou linda E eu lá já pagou o LED então perceba que eu desliguei a chave aí ele começou a contar o outro não Ele começava a contar quando eu ligava chave entendeu contrário Beleza eu vou testar mais uma vez com você perceba aqui ó quando eu ligo a chave ele já liga direto led ó já ligou direto o nosso relé já chave hoje contato na hora que ele recebeu energia porém vou desligar o nosso relé ou Nossa chave né parou de chegar alimentação aqui você pode vir colar de até apagou mas ainda lâmpada continua acesa o contato aqui ó esse contato continua xaviado ele só vai abrir o contato né voltar à posição inicial depois que ele contar o tempo internamente vamos lá Rodrigo e como que ele faz isso né como que ele conta o tempo sem energia aqui num porque internamente aqui ele possui um conjunto de capacitores né que os capacitores eles a armazenar energia é como se fosse uma bateria né o capacitor é armazenar energia e quando eu desligo a energização ele fica consumindo aí nem os capacitores Beleza então é assim que ele consegue retardar a desenergização Então pessoal agora que que eu vou fazer eu vou trazer os dois juntos aqui ó os dois juntos tá energizer os dois para você ver o funcionamento simultâneo nos dois tá talvez deixa só desligar esse cara aqui talvez você se confunde um pouquinho olhando essa aqui mas você já viu isso aqui separadamente e esse separadamente eu vou ligar os dois ao mesmo tempo qualquer dúvida você volta o vídeo assistir novamente Beleza então olha só os dois estão energizada Olha só o comportamento eu só vou aguentar um pouquinho tempo desse aqui para que eles fiquem iguais ou prática Open próximos né então é o seguinte olha só os dois estão desligados vamos ver o comportamento dos dois quando eu ligo tá então eu vou tentar ligar os dois ao mesmo tempo eu vou jogar aqui liguei os dois ao mesmo tempo esse cara aqui já chave ou o relé de primeira quando os recebeu energia ele já chave ou e esse aqui ficou contando o tempo está contando o tempo ainda porque ele tem retardo na energização tá vendo agora se ele ligou o relé ele retardou a entrada do relé o chaveamento do relé esse aqui não ele já chá verde imediato Beleza então os dois tá ligado nesse momento quando eu desligar os dois olha só o que vai acontecer desliguei os dois esse aqui já desligou mas esse está com retardo na desenergização por mais que ele desligou ele continua aceso ele continua começa a contar o tempo até desligar o nosso relevo viu diferença e se tem um retardo na energização e esse aqui tem um retardo na desenergização Beleza então esse aqui o funcionamento desses dois caras para quem te tem dúvida creio que as dúvidas foram sanadas certo então pessoal é esse o vídeo que eu queria fazer para vocês espero que vocês tenham gostado tenha entendido um dúvida que Assiste esse vídeo quantas vezes forem precisas tem os comentários aqui para bater um papo com a gente também qualquer dúvida que aparecer Beleza então é isso aí a gente se vê na próxima aula aquele abração tchau
🎁 E-BOOK ( Gratuito ) - COMANDOS ELÉTRICOSnhttps://atomeletrica.com.br/ebook-comandos-eletricosnn=====================================nn✅👨🎓 CURSO DE COMANDOS ELÉTRICOS COMPLETO nhttps://atomeletrica.com.br/curso-comandos-eletricos-dvnn✅👨🎓 TREINAMENTO COM 15 DIAGRAMAS PARA SISTEMAS PREDIAIS E RESIDENCIAISnhttps://atomeletrica.com.br/diagramas-eletricos/nn=====================================nn👀 ONDE MAIS VOCÊ NOS ENCONTRA nn• Nosso Site: https://www.atomeletrica.com.brn• Nosso Instagram: https://www.instagram.com/atom.eletrica/n• Nosso Facebook: https://www.facebook.com/AtomEletrica/n• Nosso E-mail para contato comercial: contato@atomeletrica.com.brnn=====================================nn🎬ASSISTA TAMBÉM NOSSAS PLAYLISTS AQUI DO YOUTUBEnn• Comandos Elétricos : https://youtube.com/playlist?list=PLNurlZqppzIcPj3px2k62He1S5eR6wHI3n• Componentes Elétricos : https://youtube.com/playlist?list=PLNurlZqppzIdxkK5uzSkv_yb1wrdKTUbkn• Sistema de Reservatório - Bomba de Recalque : https://youtube.com/playlist?list=PLNurlZqppzIcLcfVlaXZ8_MlLvUumu6r8n• Contatores : https://youtube.com/playlist?list=PLNurlZqppzIdGgQGKan0tJLj7A_nZLmqAn• Dicas de Componentes : https://youtube.com/playlist?list=PLNurlZqppzIcaLVgcJrm_7g_xnpVw4kEXn• IDR : https://youtube.com/playlist?list=PLNurlZqppzIfo73GJgkTMbslQSOgSpNJhn• Princípios Elétricos : https://youtube.com/playlist?list=PLNurlZqppzIdtUaUuRzy3aynaAva0BcA4nn=====================================nnHASHTAGS RELACIONADASn#Inscrevan#liken#compartilhan#comandoseletricosn#automaçãon#atomeletrica
Ficha Técnica e Modo de uso:
O Rele Temporizado 0 A 30 Segundos Acionamento Motor Led Timer da marca Elitenet é um produto de alta qualidade e eficiência, ideal para uso industrial e residencial.
Com um polo principal, este relé temporizado oferece um tempo de operação ajustável de 0 a 30 segundos, permitindo um controle preciso e flexível para acionamento de motores e LEDs.
O modelo é fácil de instalar e usar, proporcionando uma solução confiável e durável para suas necessidades de temporização.
Seja para controlar o tempo de funcionamento de um motor ou para programar a iluminação LED, este relé temporizado é a escolha perfeita para você.
Possui 1 pólos principais.Características principais
MarcaElitenet ModeloRele Temporizado 0 A 30 Segundos Acionamento Motor Led Timer Outros
Tipo de produtoRelé Categorias de utilizaçãoIndustrial e residencial Quantidade de pólos principais1
Rele Temporizado 0 A 30 Segundos Acionamento Motor Led TimerCircuito Temporizador com acionamento de relê.
Relê temporizador programável de 0 a 30 segundos por acionamento.
Funciona em qualquer equipamento elétrico.
(motores, ventiladores, lampadas, etc.
.
.
)Funciona perfeitamente em motores de vidro elétrico automotivo, motores bosh 12V, motores Pittman, mabuchi e diversos outros motores utilizados em projetos que necessitam de equipamentos com consumo de até 10A.
Compatível também com equipamentos 110V e 220V .
(lampadas, leds pisca pisca, ventiladores de teto, exaustores, etc.
.
)Produto de fácil instalação.
Somos especialistas em circuitos eletrônicos, verifique em nossas qualificações.
Garantia de satisfação.
(100% positivos).
Circuito testado e comprovado eficiencia.
Controle indepedente de tempo ligado e tempo desligadoOBS: Não acompanha fonte de 12V necessária para funcionamento.
