Exportar para excel Carro > Acessórios > Acessórios Internos > Interruptores Internos >

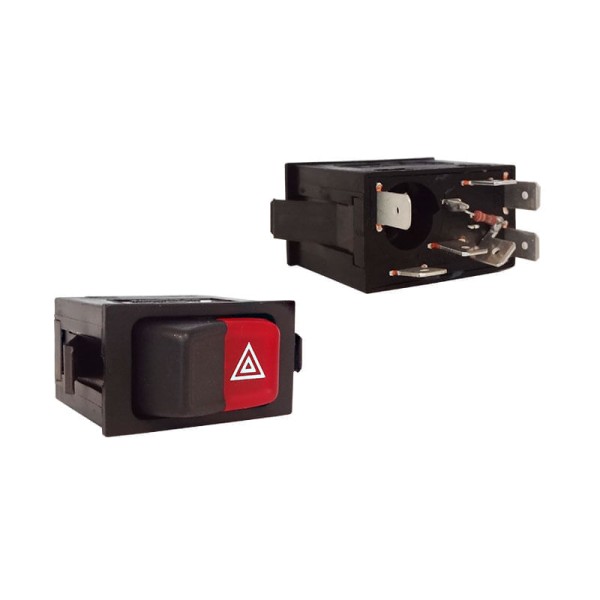

Interruptor Kostal De Pisca-alerta Vw Worker 7-100 (12v)
Histórico de preços
Ficha Técnica e Modo de uso:
Chegamos no vídeo de número três da nossa série de vídeos sobre o sistema de seta e hoje falaremos sobre o interruptor do pisca alerta Fique atento até o final desse vídeo para que não perca nenhum teste deste importante componente caso você não tenha assistido nem um vídeo desta série vou deixar sugerido aqui em cima para você já temos o vídeo de testes no relê do pisca e também da chave de seta enquanto roda vinheta já peço que se inscreva e também deixe seu like roda da vinheta entenda Qual a função de cada terminal aqui do interruptor do pisca antes de iniciarmos os testes o terminal 30 recebe um positivo direto da bateria quando o interruptor é acionado esse terminal se une internamente ao terminal 49 o terminal 15 recebe um posit pós chave de ignição ele já é ligado internamente ao terminal 49 mesmo sem acionar o interruptor do pisc alerta no momento em que se aciona o interruptor a ligação interna dos terminais 15 e49 é desfeita o terminal 49 é responsável em enviar um positivo ao pino 49 do relê do pisca ora pelo terminal 30 ora pelo terminal 15 o terminal 49 a é responsável em enviar positivo intermitente para os terminais l e r quando o interruptor é acionado o terminal L corresponde lmpadas de seta dianteira e traseira do lado esdo e por fim o terminal R corresponde lâmpadas de seta dianteira e traseira do lado direito agora vamos para o teste no interruptor do pisca Então vamos lá galera agora que vocês conhecem PR que que serve cada pino aqui do interruptor do pisca V fazer o teste Tá bom então vamos iniciar com ele desligado posição desligado é o único nesse momento aqui ó os únicos pinos que dão continuidade é o 15 que é a linha 15 com o 49 ou seja na hora que você ligar a chave tem um Jumper que vai mandar esse positivo passa pro 49 e alimenta o relê da seta então ó dá uma olhada aqui ó tá vendo ó só esse Se eu colocar continuidade com o 30 com o 49 a com a letra r ou l não tem continuidade com nenhum desses simplesmente 15 e49 Tá bom eu vou até mudar aqui ó para você ver que esse 49 também não tem continuidade com nenhum pino aqui somente com o 15 Ok outro detalhe gente quando o pisca alerta não tá acionado esse 49 A tá ele esse 49 a aqui ó ele não tem continuidade com a letra l e r Porém na hora que eu ligar ó o pisca alerta o que que vai acontecer o 49 a ele tem continuidade tanto com l onde ele vai alimentar com positivo intermitente as lâmpadas do lado esquerdo quanto a letra R onde vai alimentar com positivo intermitente as lâmpadas do lado direito tá bom Outra coisa que vai acontecer aqui aonde eu tinha uma conexão né um Jumper interno que era o 1549 ó encerrou ó não tenho mais tá bom o que que vai fechar aqui o positivo vai fechar o positivo entre o 30 e o 49 tá bom só para você analisar eu apertei agora ele tá acionado aqui ó Tá certo gente também podemos fazer o teste com a famosa lâmpada ó ela aqui ó como que a gente pode fazer como eu já falei para vocês o 15 tá com o interruptor não acionado ele já tem um Jumper internamente com o 49 então eu já deixei um positivo preparado aqui esse fio vermelho nós vamos colocar aqui no pino 15 no terminal 15 do interruptor do pisca tá a lâmpada já tá com um lado negativo lá na bateria e o lado o outro positivo aqui a gente vai colocar no 49 então gente ó ó o que vai acontecer ó lá interruptor sem acionar lâmpada acende no momento em que eu acionar ó lá a lâmpada apagou agora gente se eu pegar tirar o 15 aqui ó e colocar no 30 com o interruptor ligado que que vai acontecer Olha lá acende é o contrário e quando eu desligo ó lá desfaz esse Jumper interno aqui no interruptor e a lâmpada se apaga tá certo então é desta forma que funciona esses terminais Vamos para o próximo teste bom gente como eu já falei para vocês anteriormente ó o 49 a ele vai jampear tanto com a letra L quanto com a letra r no momento que eu acionar o interruptor então vamos fazer o teste deixar ele desligado a princípio vou colocar o positivo no 49 a e vocês vão perceber que a lâmpada não acende ó dá uma olhadinha ó dá uma olhadinha lá ó ó colocando no l ou no R ó ela não acende tá e isso porque o interruptor tá desligado agora eu vou ligar e vocês vão perceber que vai acender ó lá tanto na letra L como na letra R porque fez um Jumper aqui com o interruptor ligado ok então São esses os testes aí tanto com o multímetro medindo continuidade quanto com a lâmpada Ok então eu espero que vocês tenham gostado deais esse vídeo e peço gentileza Se caso você ainda não esteja inscrito em por favor se inscreva deixe seu like comentários E compartilhe com seus amigos fiquem com Deus e até o próximo trabalho
Informações do Produto: :Sejam bem vindos a mais um
