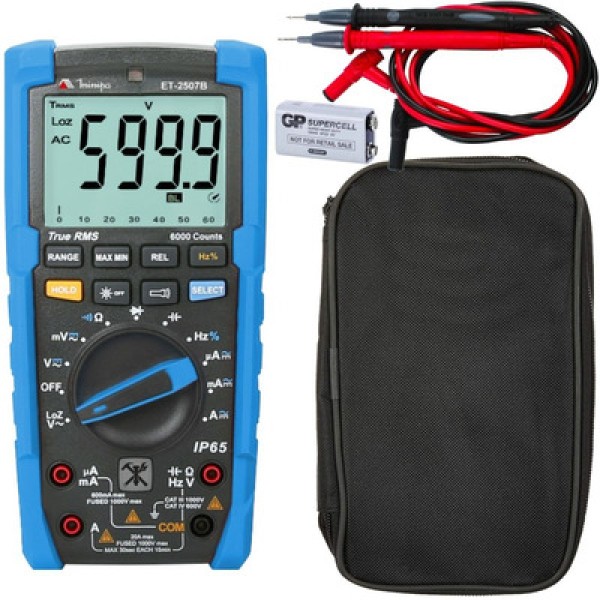

Multímetro Digital LCD 3 5/6 tensão AC/DC corrente AC/DC RMS precisão 0,5% proteção IP65 CAT IV 600V Minipa ET-2507B
Histórico de preços
Ficha Técnica e Modo de uso:
PROPOSTA TÉCNICA MULTÍMETRO DIGITAL MODELO: ET-2507B MINIPACARACTERÍSTICAS• Display: 3 5/6 Dígitos, 6000 Contagens com 9999 para frequência e 4000 para capacitância.
• Taxa de Atualização: Aproximadamente 3 vezes por segundo.
• Indicação de Sobrefaixa: “OL”.
• Indicação de Polaridade: Automática.
• Desligamento Automático: Aprox.
15 minutos.
• True RMS AC.
• Mudança de Faixa: Automática/Manual.
• Data Hold.
• Registro de MAX/MIN.
• Modo Relativo (REL).
• Proteção por Fusível para o Terminal de Entrada mA microA: Fusível de 0,6A/1000V, "phi"6x32mm, ação rápida.
• Proteção por Fusível para o Terminal de Entrada 20A: Fusível de 11A/1000V, "phi"10x38mm, ação rápida.
• Ambiente de Operação: 0°C ~ 40°C (32°F ~ 104°F) / Armazenamento: -10°C ~ 50°C (14°F ~ 122°F)• Umidade Relativa: menor ou igual 75% @ 0°C a 30°C menor ou igual 50% @ 31°C a 40°C• Altitude de Operação: abaixo de 2000m.
• Compatibilidade eletromagnética: Em um campo de rádiofrequência (RF) < 1V/m: precisão total = precisão especificada + 5% da faixa.
Não especificado para índices de RF de 1V/m e maiores que 1V/m.
• Grau de Poluição: 2.
• Alimentação: 1 x 9V 6F22.
• Dimensões: 195(A) x 95(L) x 58(P)mm.
• Peso: Aprox.
473g (incluindo bateria).
• Conformidade: IEC61010 Sobretensão e Dupla Isolação, CAT IV 600V CAT III 1000VAPLICAÇÕESDiferencia-se por ser pequeno, portátil, True RMS, auto range e possuir display de 3 5/6 dígitos com uma estrutura original, altamente confiável e segura.
Conta com proteção contra poeira e água IP65, assim como um display grande.
O instrumento pode ser usado em medidas de tensão AC/DC, corrente AC/DC, resistência, diodo, continuidade, capacitância e frequência.
É o instrumento portátil ideal para manutenção em indústrias petrolíferas, químicas, automobilísticas, etc.
SEGURANÇAEste instrumento está de acordo com os padrões IEC1010: grau de poluição 2, categoria de sobretensão CAT IV 600V e dupla isolação.
Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual.
GERALA precisão é especificada como ±(% leitura + número de dígitos) para temperatura 23°C ±5°C e umidade relativa < 75%.
A especificação é valida para 5% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.
TENSÃO DC• Faixas: 600mV, 6V, 60V, 600V, 1000V.
• Precisão: 600mV ±(0,7%+3D).
6V ±(0,5%+3D).
60V ~ 1000V ±(0,7%+3D).
• Resolução: 0.
1mV, 0.
001V, 0.
01V, 0.
1V, 1V.
• Impedância de Entrada: 10MW.
• Máxima Tensão de Entrada: 1000V DC.
TENSÃO AC (TRUE RMS)• Faixas: 600mV, 6V, 60V, 600V, 750V.
AC LoZ: 600V.
• Precisão: 600mV ±(1,0%+4D).
6V ±(0,7%+3D).
60V ~ 750V ±(1,0%+3D).
AC LoZ ±(2,0%+3D).
• Resolução: 0.
1mV, 0.
001V, 0.
01V, 0.
1V, 1V.
(AC LoZ: 0,1V).
• Impedância de entrada: LoZ 300kW demais entradas aprox.
10MW.
• Máxima tensão de entrada: 750VAC RMS.
• Frequência de resposta: 45 ~ 400Hz.
• O fator de crista em AC pode ser de até 3,0 exceto em 750V onde pode ser até 1,5.
CORRENTE DC• Faixas: 600microA, 6000microA, 60mA, 600mA, 6A, 20A.
• Precisão: 600microA ~ 600mA ±(0,8%+3D).
6A ±(1% + 3D).
20A ±(1,2% + 5D).
• Resolução: 0.
1microA, 1microA, 0.
01mA, 0.
1mA, 0.
001A, 0.
01A.
• Proteção de Sobrecarga: Entrada para mA: Fusível 0,6A/1000V "phi"6x32mm.
Entrada para 10A: Fusível 11A/1000V "phi"10x38mm.
CORRENTE AC (TRUE RMS)• Faixas: 600microA, 6000microA, 60mA, 600mA, 6A, 20A.
• Precisão: 600microA ~ 600mA ±(1%+3D).
6A ±(1,2% + 3D).
20A ±(1,5% + 5D).
• Resolução: 0.
1microA, 1microA, 0.
01mA, 0.
1mA, 0.
001A, 0.
01A.
• Proteção de Sobrecarga Entrada para mA: Fusível 0,6A/1000V "phi"6x32mm.
Entrada para 20A: Fusível 11A/1000V "phi"10x38mm.
• Frequência de resposta: 45 ~ 400Hz.
• O fator de crista em AC pode ser de até 3,0.
CAPACITÂNCIA• Faixas: 6nF, 60nF, 600uF, 6mF, 60mF• Precisão: 6nF ±(4%+10D).
60nF ~ 600uF ±(3%+5D).
6mF ~ 60mF ±(10%).
• Resolução: 1pF, 10pF ~ 0.
1uF, 1uF ~ 10uF.
• Proteção de Sobrecarga: 1000V.
RESISTÊNCIA• Faixas: 600W, 6kW, 60kW, 600kW, 6MW, 60MW.
• Precisão: 600W ±(1%+2D).
6kW ~ 600kW ±(0,8%+2D).
6MW ±(1,2%+3D).
60MW ±(2,5%+5D).
• Resolução: 0,1W, 1W, 10W, 100W, 1kW, 10kW.
• Proteção de Sobrecarga: 1000V.
FREQUÊNCIA/DUTY CYCLE• Faixas: 60 Hz ~ 10MHz / 0,1% ~ 99,9%• Precisão: Frequência: ±(0,1%+4D).
Duty Cycle: ±(2,0%+5D).
• Resolução: 0,01Hz ~ 0,01MHz / 0,1%.
• Amplitude de entrada: (nível DC é zero) menor ou igual 100kHz: 200mVrms menor ou igual a menor ou igual 30Vrms >100kHz ~ 1MHz: 600mVrms menor ou igual a menor ou igual 30Vrms >1MHz ~ 10MHz: 1Vrms menor ou igual a menor ou igual 30Vrms >10MHz: 1,8Vrms menor ou igual a menor ou igual 30Vrms• Duty Cycle: aplicável apenas para medidas menor ou igual 10kHz.
• Proteção de Sobrecarga: 1000V• Sensibilidade de entrada: > 2Vpp• Resposta em frequência: menor ou igual 1kHz / Duty Cycle: 10% ~ 95%• Resposta em frequência: > 1kHz / Duty Cycle: 30% ~ 70%TESTE DE DIODO• Faixa:• Resolução: 1mV.
• Tensão de circuito aberto por volta de 3,5V.
O valor de queda de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.
• Proteção de Sobrecarga: 1000V.
TESTE DE CONTINUIDADE• Faixa:• Resolução: 0,1W.
• Acima de 50 Ohms, o alarme sonoro não é ativado.
O alarme sonoro é ativado quando o objeto medido está com boa condutividade (resistência menor ou igual 10 Ohms).
• Proteção de Sobrecarga: 1000V.
ACESSÓRIOS.
Manual de Instruções;.
Pontas de Prova;.
Bolsa para transporte.
